Σαφής ανιχνευτής 640x512/15μM IR θερμικής λήψης εικόνων δροσισμένος MWIR

  • Clear Thermal Imaging MWIR Cooled Ir Detector 640x512 / 15μM
Τόπος καταγωγής Wuhan, επαρχία Hubei, Κίνα
Μάρκα GST
Πιστοποίηση ISO9001:2015; RoHS; Reach
Αριθμό μοντέλου C615M MWIR
Ποσότητα παραγγελίας min 1 κομμάτι
Τιμή Negotiable
Όροι πληρωμής L/C, T/T

Με ελάτε σε επαφή με δωρεάν δείγματα και δελτία.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Εάν έχετε οποιαδήποτε ανησυχία, παρέχουμε τη 24ωρη σε απευθείας σύνδεση βοήθεια.

x
Λεπτομέρειες
Φασματικό Range8~14μm 3.7~4.8μm MW Τεχνολογία Υπέρυθρη θερμική λήψη εικόνων
Θερμοκρασία λειτουργίας -45℃~+71℃ Ψήφισμα 640x512/12μm
Εφαρμογή Έλεγχος ασφάλειας NETD ≤17mK (F2) ≤18mK (F4)
Υψηλό φως

Σαφής δροσισμένος θερμική λήψη εικόνων ανιχνευτής IR

,

Δροσισμένος MWIR ανιχνευτής 640x512 IR

,

15uM ενσωματωμένη πιό δροσερή συνέλευση σκεύων Δεωαρ
Αφήστε ένα μήνυμα
Περιγραφή προϊόντων
Περίπου C615M δρόσισε τον υπέρυθρο ανιχνευτή



Η σαφής θερμική λήψη εικόνων MWIR δρόσισε τον υπέρυθρο ανιχνευτή 640x512/15μm



Περιγραφή προϊόντων



C615M MWIR είναι ένας από τους δροσισμένους HgCdTe/MCT υπέρυθρους ανιχνευτές που αναπτύσσονται από τη σφαιρική τεχνολογία αισθητηρίων (GST). Είναι με τη δημοφιλέστερη προδιαγραφή του 640x512@15 μm για σχεδόν όλες τις πιθανές εφαρμογές όπως το σύστημα παρακολούθησης μακροχρόνιας σειράς, φορητά θερμικά imagers, τις κάμερες κ.λπ. ανίχνευσης διαρροής αερίου.



Το C615M RS058 είναι ανταλλάξιμο με τα περισσότερα ομοειδή προϊόντα επικρατόντος Σκορπιού όταν διαμορφώνω με ενσωματωμένο το RS058 stirling δοχείο ψύξης. Το σχέδιο σκεύων Δεωαρ, η πιό δροσερή διάσταση, και η μηχανική/ηλεκτρική διεπαφή είναι σχεδόν τα ίδια έτσι ώστε οι ολοκληρωτές καμερών πρέπει μόνο να πάρουν έξω το παλαιό ελαττωματικό αντίστοιχό τους και να συνδέσουν ανταλλάξιμο C615M μας RS058 εύκολα για την περαιτέρω εσωτερική διαμόρφωση.



 Κύρια χαρακτηριστικά γνωρίσματα



- Ψήφισμα: 640x512

- Πίσσα εικονοκυττάρου: 15μm

- Υψηλή ευαισθησία

- Συμπαγές σχέδιο

- Ελαφρύς

- Χαμηλής ισχύος κατανάλωση



Προδιαγραφές προϊόντων



Πρότυπο C615M MW
Υλικό MCT
Ψήφισμα 640x512
Πίσσα εικονοκυττάρου 15μm
Φασματική σειρά 3.7μm~4.8μm MW
Τρόπος εργασίας Στιγμιότυπο, τρόπος ολοκλήρωσης ITR/IWR Τρόπος παραθύρων Anti-blooming
Ικανότητα δαπανών 9.1Me-/6.5Me- (ITR)
7.8Me-/5.2Me- (IWR)
Δυναμική περιοχή ≥75dB
Αριθμός παραγωγής 4 Μέχρι 10Mpixel/s ανά παραγωγή
NETD F2: ≤17mK
F4: ≤18mK
Αποτελεσματικό ποσοστό εικονοκυττάρου ≥99.5%
Μη-ομοιομορφία απάντησης ≤8%
Τύπος Cryocooler RS058/RS046
Σταθερή κατανάλωση ισχύος ≤ Το 6W@RS058
≤ Το 5W@RS046
Ανώτατη κατανάλωση ισχύος ≤12W @ RS058
≤11W @ RS046
Παροχή ηλεκτρικού ρεύματος RS058: 24V συνεχές ρεύμα
RS046: 32V συνεχές ρεύμα
Χρόνος ψύξης ≤6min @ RS058
≤5min30s @ RS046
Βάρος ≤600g @ RS058
≤350g @ RS046
Διάσταση (χιλ.) RS046: 122x46.3x82
RS058: 147x58.5x71
Θερμοκρασία εργασίας -45°C ~ +71°C



Βιομηχανικές εφαρμογές


Το C615M MWIR δρόσισε κατά τρόπο κρυοστατικό τον υπέρυθρο ανιχνευτή χρησιμοποιείται ευρέως πολλές περιοχές όπως το μακρινό σύστημα παρακολούθησης, το σύστημα αυξήσεων οράματος πτήσης, το ωφέλιμο φορτίο κ.λπ. πολυαισθητήρων.

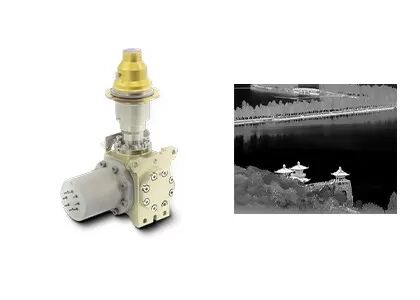

Σαφής ανιχνευτής 640x512/15μM IR θερμικής λήψης εικόνων δροσισμένος MWIR 0



Σφαιρική ομάδα τεχνολογίας αισθητηρίων


Σαφής ανιχνευτής 640x512/15μM IR θερμικής λήψης εικόνων δροσισμένος MWIR 1


FAQs



1. Τι είναι υπέρυθρη θερμική λήψη εικόνων;

Η υπέρυθρη θερμική λήψη εικόνων είναι ένα είδος μεθόδου που χρησιμοποιεί την υπέρυθρη ακτινοβολία και τη θερμική ενέργεια για να συγκεντρώσει τις πληροφορίες για τα αντικείμενα. Μετατρέπει την αόρατη υπέρυθρη ακτινοβολία στην ορατή υπέρυθρη θερμική εικόνα με τη διανομή θερμοκρασίας της επιφάνειας στόχων. Τα διαφορετικά αντικείμενα και ακόμη και τα διαφορετικά μέρη του ίδιου αντικειμένου έχουν τη διαφορετική δυνατότητα ακτινοβολίας και την υπέρυθρη δύναμη αντανάκλασης.



2. Τι μπορεί η υπέρυθρη απεικόνιση να χρησιμοποιηθεί για;

- Νυχτερινή όραση

- Αναζήτηση & διάσωση

- Μη καταστρεπτική δοκιμή

- Επιδημική πρόληψη

- Thermography

- Ασφάλεια & έλεγχος

- Πυρόσβεση

…



3. Τι είναι ενότητα θερμικής λήψης εικόνων;

Μια ενότητα θερμικής λήψης εικόνων αποτελείται συνήθως έναν υπέρυθρο ανιχνευτή, μια υπέρυθρη ηλεκτρονική φακών και υλικού με το λογισμικό και έναν αλγόριθμο που ενσωματώνεται από. Είναι η ελάχιστη μονάδα μιας συσκευής θερμικής λήψης εικόνων.
