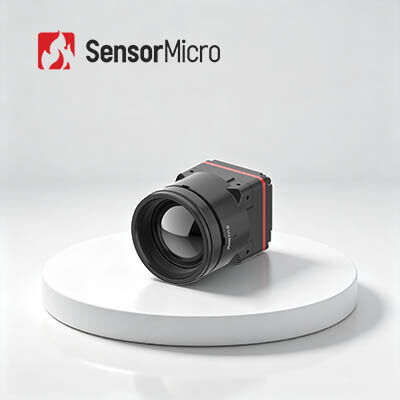

1280x1024/8μm Υπερμικροειδής μη ψυγμένη μονάδα θερμικής απεικόνισης LWIR
| Τόπος καταγωγής | Κίνα |
|---|---|
| Μάρκα | SensorMicro |
| Πιστοποίηση | ISO9001:2015; RoHS; Reach |
| Αριθμό μοντέλου | iTL1208 |
| Ποσότητα παραγγελίας min | 1 κομμάτι |
| Τιμή | Διαπραγματεύσιμος |
| Όροι πληρωμής | T/T |
Λεπτομέρειες
| Ψήφισμα | 1280x1024/8μm | NETD | ≤30mK |
|---|---|---|---|
| Ρυθμός καρέ | 25/30Hz | Φασματικό εύρος | 8~14μm |
| Τυπική κατανάλωση ενέργειας | 1W | Τάση τροφοδοσίας | 4.5-5.5V |
| Επισημαίνω | 1280x1024 ενότητα θερμικής λήψης εικόνων,Μη ψυχόμενη θερμική ενότητα κάμερων παρακολούθησης,1280x1024 μη ψυχόμενη θερμική ενότητα |
||
Περιγραφή προϊόντων
1280x1024/8μm Υπερμικροειδής μη ψυγμένη μονάδα θερμικής απεικόνισης LWIR
Περιγραφή του προϊόντος
Το iTL1208 είναι ο πρώτος στον κόσμο πυρήνας υπέρυθρης κάμερας 8μm megapixel σχεδιασμένος για ανώτερη βελτιστοποίηση SWaP και συστήματα θερμικής απεικόνισης επόμενης γενιάς.Εξοπλισμένο με τον προηγμένο ανιχνευτή υπερύθρων ApexCore 1280×1024/8μm, αυτός ο συμπαγής πυρήνας θερμικής κάμερας παρέχει αληθινές θερμικές εικόνες υψηλής ευκρίνειας megapixel με εξαιρετικά λεπτό πλάτος 8μm, επιτρέποντας εξαιρετική πυκνότητα ολοκλήρωσης για συμπαγές σχεδιασμό συσκευών.Με μικροσκοπικές διαστάσεις 22.6 × 22.6 × 34.5 mm και ελαφρύ σώμα 35,7 ± 2g (με φακό 12 mm), το μοντέλο κάμερας υπέρυθρου iTL1208 επιτυγχάνει ισχυρή θερμική απόδοση, ελαχιστοποιώντας ταυτόχρονα το μέγεθος, το βάρος και την κατανάλωση ενέργειας.Με χαμηλή κατανάλωση ισχύος μόνο 1W, οπτική χαλκογονιδίου χωρίς γερμάνιο, και ευέλικτη έξοδος MIPI CSI που υποστηρίζει δεδομένα RAW και YUV, αυτός ο βιομηχανικός πυρήνας υπέρυθρης κάμερας εξασφαλίζει ταχεία,απρόσκοπτη ενσωμάτωση για φορητές θερμικές συσκευές και κινητές πλατφόρμες απεικόνισης.
Βασικά χαρακτηριστικά
8μm Μεγαpiίξελ Breakthrough
• Πρώτος στον κόσμο πυρήνας θερμικής κάμερας 8μm megapixel
• Εξυπηρετείται από τον ανιχνευτή υπέρ υπέρυθρου ApexCore 1280×1024/8μm, εξισορροπώντας την υψηλή ανάλυση με την εξαιρετικά συμπαγή ολοκλήρωση.
Στην πρώτη γραμμή της απόδοσης SWaP
• Μετρά μόνο 22,6×22,6×34,5 mm, ζυγίζει 35,7±2g (συμπεριλαμβανομένου ενός φακού 12mm) και καταναλώνει μόνο 1W
• Η διάλυση του φραγμού μεγέθους για τη θερμική απεικόνιση με megapixel
Οπτική χωρίς γερμανίο, γρήγορη ενσωμάτωση
• Οπτική χαλκογονιδίου χωρίς γερμανίου με πολλαπλές επιλογές φακών για διαφορετικές απαιτήσεις εφαρμογής.
• Διασύνδεση εξόδου εικόνας MIPI CSI με έξοδο δεδομένων RAW και YUV για απλουστευμένη ενσωμάτωση του συστήματος.
Προδιαγραφές προϊόντος
| Σχήμα | ΙΤL1208 |
| Δείκτες ανιχνευτών υπέρυθρων | |
| Ευαίσθητο υλικό | VOx |
| Απόφαση | 1280×1024 |
| Μέγεθος pixel | 8 μm |
| Φασματική ανταπόκριση | 8 μm ~ 14 μm |
| Τυπική NETD | ≤ 30mK |
| Επεξεργασία εικόνας | |
| Ψηφιακό ρυθμό καρέ | 25/30Hz |
| Ώρα εκκίνησης | ≤ 6s |
| Ψηφιακό βίντεο | ΠΟΥ/ΥΥ |
| Αλγόριθμος εικόνας | NUC/3DNR/DNS/DRC/EE |
| Εμφάνιση εικόνας | 10 Τύποι (Λευκό καυτό/Λάβα/Κόκκινο σίδερο/Καυτό σίδερο/Ιατρική/Αρκτική/Καίνος 1/Καίνος 2/Τιντ/Μαύρο καυτό) |
| Λογισμικό υπολογιστών | |
| Λογισμικό υπολογιστών | Η μονάδα ελέγχου και η οθόνη βίντεο |
| Ηλεκτρική | |
| Τυπική εξωτερική διεπαφή | 34Pin_Connector Διασύνδεση: BP04SD-34-0065-R0 |
| Διασύνδεση επικοινωνίας | TTL-232/I2C |
| Ψηφιακή εικόνα | MIPI-CSI |
| Πρόσθετη τάση | 40,5-5,5V |
| Τυπική κατανάλωση ενέργειας | 1W |
| Μηχανικές | |
| Μέγεθος (συμπεριλαμβανομένου του φακού) | Με φακό 5 mm: 22,6 mm × 22,6 mm × 50 mm (εξωτερική διάμετρος φακού Φ37 mm) Με φακό 10 mm: 22,6 mm × 22,6 mm × 45,3 mm (εξωτερική διάμετρος φακού Φ33 mm) Με φακό 12 mm: 22,6 mm × 22,6 mm × 34,5 mm (εξωτερική διάμετρος φακού Φ26,6 mm) Με φακό 17 mm: 22,6 mm × 22,6 mm × 35,4 mm (εξωτερική διάμετρος φακού Φ27 mm) Με φακό 25 mm: 22,6 mm × 22,6 mm × 44,2 mm (εξωτερική διάμετρος φακού Φ33 mm) Με φακό 35 mm: 22,6 mm × 22,6 mm × 50,9 mm (εξωτερική διάμετρος φακού Φ43,2 mm) |
| Βάρος (συμπεριλαμβανομένων των φακών) | 85.5±4.5g (Με φακό 5 mm) 70.5±3.6g (Με φακό 10mm) 35.7±2g (Με φακό 12mm) 400,7±2,1 g (Με φακό 17mm) 710,0±3,6g (Με φακό 25mm) 110±5,5 g (Με φακό 35mm) |
| Προσαρμοστικότητα στο περιβάλλον | |
| Θέρμανση λειτουργίας | -40°C~+70°C |
| Θέρμανση αποθήκευσης | -45°C~+85°C |
| Η υγρασία | 5% έως 95%, μη συμπυκνωτικό |
| Δονήσεις | 5.35gms, τυχαία δονήσεις, 3-άξονας |
| Επιπτώσεις | Μισό κύμα sinus, 40g / 11ms, Δύναμη επίδρασης 3 άξονας, 6 κατεύθυνση |
| Πιστοποίηση | ROHS2.0/REACH |
| Οπτικοί φακοί | Σταθερή εστίαση Αθερμική: 5/10/12/17/25/35mm |
Βιομηχανικές εφαρμογές
Η μονάδα θερμικής απεικόνισης iTL1208 χρησιμοποιείται ευρέως σε διάφορες βιομηχανίες, όπως η πυρόσβεση δασών, η συντήρηση της ηλεκτρικής ενέργειας, η φωτοβολταϊκή επιθεώρηση, η παρακολούθηση της ασφάλειας, οι φορητές συσκευές,Φορητές συσκευές κλπ..
Τα Δυνατά μας
Διαφοροποιημένο χαρτοφυλάκιο προϊόντων
Βαθιά τεχνική εμπειρογνωμοσύνη
Η αυστηρή επικύρωση της αξιοπιστίας εξασφαλίζει την εξασφάλιση της ποιότητας
Επικεντρώνεται στην καινοτομία και στην πρακτική εφαρμογή στην υπερύθμιση
Επαγγελματική τεχνική υποστήριξη και υπηρεσίες κοινής ανάπτυξης
Ενημερωτικά ερωτήματα
1Τι είναι η υπερύθριη θερμική απεικόνιση;
Η θερμική απεικόνιση υπέρυθρου είναι ένα είδος μεθόδου που χρησιμοποιεί υπέρυθρη ακτινοβολία και θερμική ενέργεια για τη συλλογή πληροφοριών σχετικά με αντικείμενα.Σύμφωνα με τη διαφορά ακτινοβολίας μεταξύ του αντικειμένου και του περιβάλλοντος φόντου και τη διαφορά ακτινοβολίας κάθε μέρους του ίδιου του αντικειμένου, η θερμική εικόνα υπέρυθρου μπορεί να δείξει τη διακύμανση της ακτινοβολίας κάθε μέρους της σκηνής, δείχνοντας έτσι τα χαρακτηριστικά της σκηνής.
2Ποιο είναι το πλεονέκτημα της υπέρυθρης θερμικής απεικόνισης;
--- Βλέπετε μέσα από το απόλυτο σκοτάδι;
--- Ταυτοποίηση με καμουφλάζ;
--- ανίχνευση μεγάλης εμβέλειας·
--- ανίχνευση κατανομής θερμότητας·
--- Μέτρηση θερμοκρασίας χωρίς επαφή·
--- Ευαισθητοποίηση του επαγγέλματος
3Ποιες είναι οι εφαρμογές της υπερύθριης θερμικής απεικόνισης;
Η μέτρηση της θερμοκρασίας και η απεικόνιση σε όλες τις καιρικές συνθήκες είναι δύο βασικές λειτουργίες της τεχνολογίας θερμικής απεικόνισης υπέρυθρου.ασφάλεια και παρακολούθηση, βιομηχανική παραγωγή, επιστημονική έρευνα, ιατρική περίθαλψη και άλλους παραδοσιακούς τομείς.
