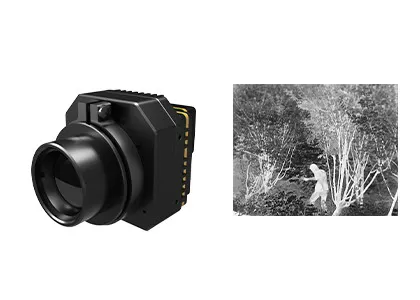

Υψηλή ανάλυση 1280x1024 12μm δροσισμένη υπέρυθρη ενότητα καμερών MCT MWIR

Τόπος καταγωγής Wuhan, επαρχία Hubei, Κίνα
Μάρκα GST
Πιστοποίηση ISO9001:2015; RoHS; Reach
Αριθμό μοντέλου EYAS1212
Ποσότητα παραγγελίας min 1 κομμάτι
Τιμή Negotiable
Όροι πληρωμής L/C, T/T

Με ελάτε σε επαφή με δωρεάν δείγματα και δελτία.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Εάν έχετε οποιαδήποτε ανησυχία, παρέχουμε τη 24ωρη σε απευθείας σύνδεση βοήθεια.

x
Λεπτομέρειες
Ψήφισμα 1280x1024 Πίσσα εικονοκυττάρου 12μm
NETD ≤20mK Φασματική σειρά 3.7~4.8μm MW
Μέγεθος 149x58.5x71mm Ποσοστό πλαισίων 1~100Hz διευθετήσιμος
Υψηλό φως

Μικρή ενότητα καμερών MWIR

,

Μικρή ενότητα καμερών MCT

,

Μικρή ενότητα 1280x1024 καμερών

Αφήστε ένα μήνυμα
Περιγραφή προϊόντων
EYAS1212 δροσισμένη ενότητα ΑΓΓΕΛΙΩΝ



Δροσισμένη MWIR υπέρυθρη ενότητα υψηλής ανάλυσης 1280x1024/12μm MCT με τον πίνακα εγγύτητας



Περιγραφή προϊόντων



EYAS1212 είναι ένα αναλογικά-ψηφιακά δροσισμένα υπέρυθρα βασισμένα στην ενότητα το 1280 x1024 σχήματα 12μm πίσσα IR FPA υψηλής ανάλυσης.



Αυτή η ενότητα ΑΓΓΕΛΙΩΝ περιλαμβάνει έναν πίνακα εγγύτητας που παρέχει το συγχρονισμό FPA, και τις ευαίσθητες παροχές ηλεκτρικού ρεύματος. Επιπλέον, το δεκαεξάμπιτο ακατέργαστο στοιχείο αποτελεσμάτων διεπαφών συνδέσεων καμερών που απλοποιεί ιδιαίτερα την ολοκλήρωση του ανιχνευτή στο σύστημα.



Επομένως, η ενότητα ΑΓΓΕΛΙΏΝ EYAS1212 διευκολύνει τους πελάτες ΚΑΕ να πραγματοποιήσουν τη γρήγορη δοκιμή αποδοχής σε GST C1212M 1280x1024/12μm δροσισμένος υπέρυθρος ανιχνευτής, να αρχίσουν τη γρήγορη δευτεροβάθμια ανάπτυξη και να κοντύνουν την περίοδο ανάπτυξής τους δροσισμένων υπέρυθρων ενοτήτων ή πλήρων υπέρυθρων θερμικών καμερών ή τα συστήματα βασισμένα στους δροσισμένους υπέρυθρους ανιχνευτές.



Κύρια χαρακτηριστικά γνωρίσματα



- Εύκολος να αναπτυχθεί & να ενσωματώσει

- Δεκαεξάμπιτα ακατέργαστα στοιχεία παραγωγής διεπαφών Cameralink, έλεγχος τμηματικών λιμένων

- Η ενσωματωμένη δομή, διαστάσεις είναι σύμφωνη με τον ανιχνευτή

- ενιαίος-ανεφοδιασμός 5V

- Ικανός τον κινούμενο στόχο υψηλής ταχύτητας



Προδιαγραφές προϊόντων



Πρότυπο EYAS1212
Απόδοση ανιχνευτών IR
Ψήφισμα 1280x1024
Πίσσα εικονοκυττάρου 12μm
Cryocooler RS058F
Φασματική σειρά 3.7μm~4.8μm MW
Χρόνος ψύξης (25°C) ≤6min
Βέλτιστο NETD (20°C) ≤20mK
Τρόπος εργασίας
Ποσοστό πλαισίων 1~100Hz διευθετήσιμος
Τρόπος εργασίας Στιγμιότυπο ITR/IWR τρόπος ολοκλήρωσης Τρόπος παραθύρων Anti-blooming
Ηλεκτρική προδιαγραφή
Τυποποιημένη εξωτερική διεπαφή QSH 60pin
Ψηφιακό βίντεο Cameralink: Δεκαεξάμπιτα ακατέργαστα στοιχεία παραγωγής
Εξωτερικός συγχρονισμός CC1: INT/Frame εξωτερικός συγχρονισμός CC2: Εξωτερικός συγχρονισμός MC
Επικοινωνία Τμηματικός λιμένας Cameralink: TFG+/-, TC+/- 9600bps
Παροχή ηλεκτρικού ρεύματος 1 επιτροπή απεικόνισης καναλιών: 5V
1 κανάλι Cryocooler: 24V
Σταθερή κατανάλωση ισχύος 9W
Διάσταση (χιλ.) 149×58.5×71
Βάρος ≤680g
Θερμοκρασία εργασίας -40°C ~ +60°C
Μέγεθος δόνησης Δόνηση: Vehicle-mounted μεταφορά υψηλής ταχύτητας GJB
Κλονισμός: Κύμα μισό-ημιτόνου, κα 40g 11, 3 άξονας 6 κατεύθυνση 3 φορές κάθε ένα



Βιομηχανικές εφαρμογές



Η ενότητα θερμικής λήψης εικόνων EYAS1212 χρησιμοποιείται ευρέως στην ολοκλήρωση των θερμικών κάμερων ασφαλείας.



Υψηλή ανάλυση 1280x1024 12μm δροσισμένη υπέρυθρη ενότητα καμερών MCT MWIR 0



Περίπου σφαιρική τεχνολογία αισθητηρίων

Υψηλή ανάλυση 1280x1024 12μm δροσισμένη υπέρυθρη ενότητα καμερών MCT MWIR 1



FAQs



1. Τι είναι υπέρυθρη θερμική λήψη εικόνων;

Στη φύση, όλα τα αντικείμενα η των οποίων θερμοκρασία είναι υψηλότερη από απόλυτο μηδέν (- 273 ℃) μπορούν να ακτινοβολήσουν τις υπέρυθρες ακτίνες. Με τη χρησιμοποίηση του υπέρυθρου ανιχνευτή καμερών για να μετρήσετε την υπέρυθρη διαφορά θερμοκρασίας ακτινοβολίας μεταξύ ο ίδιος του στόχου και του υποβάθρου, μπορείτε να πάρετε τις διαφορετικές υπέρυθρες εικόνες, οι οποίες καλούνται επίσης θερμικές εικόνες.



2. Πώς οι υπέρυθροι ανιχνευτές λειτουργούν;

Η υπέρυθρη ακτινοβολία που εξέπεμψε από το στόχο εισάγει την αισθαμένος σειρά του θερμικού ανιχνευτή, κατόπιν ο υπέρυθρος ανιχνευτής μετατρέπει το σήμα ακτινοβολίας της διαφορετικής έντασης στο αντίστοιχο ηλεκτρικό σήμα, και έπειτα μέσω της ενίσχυσης και της τηλεοπτικής επεξεργασίας, διαμορφώνει την υπέρυθρη εικόνα που μπορεί να παρατηρηθεί από τα γυμνά μάτια.



3. Ποια είναι τα πλεονεκτήματα των δροσισμένων υπέρυθρων ανιχνευτών;

Ο δροσισμένος υπέρυθρος εστιακός ανιχνευτής αεροπλάνων λειτουργεί σε μια χαμηλή θερμοκρασία που παρέχεται από ένα δοχείο ψύξης σκεύων Δεωαρ ανιχνευτών (ddc). Έχει την υψηλή ευαισθησία και μπορεί να διακρίνει τη λεπτότερη διαφορά θερμοκρασίας από το μη ψυχόμενο υπέρυθρο ανιχνευτή. Μπορεί να ανιχνεύσει, να προσδιορίσει και να αναγνωρίσει τα αντικείμενα σε μια πολύ μακροχρόνια σειρά που είναι περισσότερα από δέκα χιλιόμετρα μακριά. Η δομή του δροσισμένου ανιχνευτή είναι πολύ σύνθετη που οδηγεί σε ένα σχετικά υψηλό κόστος από το μη ψυχόμενο ανιχνευτή.
