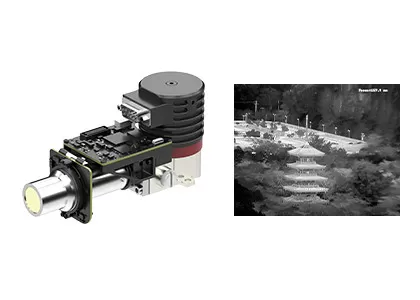

RS058 Cryocooler δρόσισε τη θερμική ενότητα T2SL LWIR 640x512/15μm καμερών
Με ελάτε σε επαφή με δωρεάν δείγματα και δελτία.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Εάν έχετε οποιαδήποτε ανησυχία, παρέχουμε τη 24ωρη σε απευθείας σύνδεση βοήθεια.
xΨήφισμα | 640x512 / 15μm | NETD | ≤25mK |
---|---|---|---|
Φασματική σειρά | 7.7~9.5μm (LW) | Μέγεθος | 148x58.5x71mm |
Υψηλό φως | RS058 θερμική ενότητα καμερών,Θερμική ενότητα 640x512 καμερών |

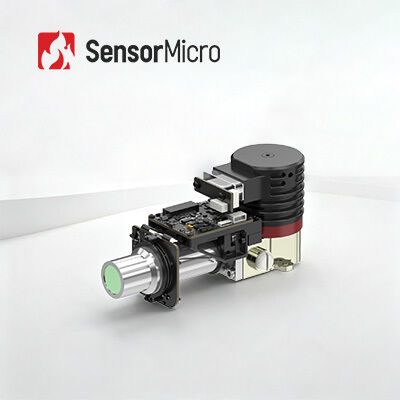

Η εύκολη ολοκλήρωση 640x512/15μm T2SL LWIR δρόσισε την υπέρυθρη ενότητα με RS058 Cryocooler
EYAS615L η ενότητα ΑΓΓΕΛΙΩΝ είναι μια αναλογική-ψηφιακή δροσισμένη LWIR υπέρυθρη ενότητα βασισμένη στα σχήματα 15μm πίσσα IR FPA 640x512. Το χαρακτηριστικό NETD EYAS615L είναι λιγότερο από 25mK. Η υψηλή ευαισθησία εξασφαλίζει την ανίχνευση ή την αναγνώριση για την πολύ μικροσκοπική υπέρυθρη διαφορά ακτινοβολίας πολύ σε μεγάλης απόστασης.
EYAS 615L περιλαμβάνει έναν πίνακα εγγύτητας που παρέχει το συγχρονισμό FPA, και τις ευαίσθητες παροχές ηλεκτρικού ρεύματος. Επιπλέον, το δεκαεξάμπιτο ακατέργαστο στοιχείο αποτελεσμάτων διεπαφών συνδέσεων καμερών που απλοποιεί ιδιαίτερα την ολοκλήρωση του ανιχνευτή στο σύστημα.
Επομένως, η ενότητα EYAS615L διευκολύνει τους πελάτες ΚΑΕ να πραγματοποιήσουν τη γρήγορη δοκιμή αποδοχής στο δροσισμένο LWIR υπέρυθρο ανιχνευτή GST C615S 640x512/15μm, να αρχίσουν τη γρήγορη δευτεροβάθμια ανάπτυξη και να κοντύνουν την περίοδο ανάπτυξής τους δροσισμένων υπέρυθρων ενοτήτων ή πλήρων υπέρυθρων θερμικών καμερών ή τα συστήματα βασισμένα στους δροσισμένους υπέρυθρους ανιχνευτές.
- Εύκολος να αναπτυχθεί & να ενσωματώσει
- Δεκαεξάμπιτα ακατέργαστα στοιχεία παραγωγής διεπαφών Cameralink, έλεγχος τμηματικών λιμένων
- Η ενσωματωμένη δομή, διαστάσεις είναι σύμφωνη με τον ανιχνευτή
- ενιαίος-ανεφοδιασμός 5V
- Ικανός τον κινούμενο στόχο υψηλής ταχύτητας
Πρότυπο | EYAS615L |
Απόδοση ανιχνευτών IR | |
Ψήφισμα | 640x512 |
Πίσσα εικονοκυττάρου | 15μm |
Cryocooler | RS058 |
Φασματική σειρά | 7.7μm~9.5μm LW |
Χρόνος ψύξης (25°C) | ≤5.5min |
Βέλτιστο NETD (20°C) | ≤25mK |
Τρόπος εργασίας | |
Ποσοστό πλαισίων | 1~160Hz διευθετήσιμος |
Τρόπος εργασίας | Στιγμιότυπο ITR & συμπλέκει τον τρόπο ολοκλήρωσης Binning Τρόπος παραθύρων Anti-blooming |
Ηλεκτρική προδιαγραφή | |
Τυποποιημένη εξωτερική διεπαφή | QSH 60pin |
Ψηφιακό βίντεο | Cameralink: Δεκαεξάμπιτα ακατέργαστα στοιχεία παραγωγής |
Εξωτερικός συγχρονισμός | CC1: INT/Frame εξωτερικός συγχρονισμός CC2: Εξωτερικός συγχρονισμός MC |
Επικοινωνία | Τμηματικός λιμένας Cameralink: TFG+/-, TC+/- 9600bps |
Παροχή ηλεκτρικού ρεύματος | 1 επιτροπή απεικόνισης καναλιών: 5V 1 κανάλι Cryocooler: 24V |
Σταθερή κατανάλωση ισχύος | 9W |
Διάσταση (χιλ.) | 148×58.5×71 |
Βάρος | ≤680g |
Θερμοκρασία εργασίας | -40°C ~ +60°C |
Μέγεθος δόνησης | Δόνηση: Vehicle-mounted μεταφορά υψηλής ταχύτητας GJB Κλονισμός: Κύμα μισό-ημιτόνου, κα 40g 11, 3 άξονας 6 κατεύθυνση 3 φορές κάθε ένα |
Η ενότητα θερμικής λήψης εικόνων EYAS615L χρησιμοποιείται ευρέως πολλές περιοχές όπως το μακρινό σύστημα παρακολούθησης, το σύστημα αυξήσεων οράματος πτήσης, το ωφέλιμο φορτίο κ.λπ. πολυαισθητήρων.
1. Τι είναι υπέρυθρη θερμική λήψη εικόνων;
Η υπέρυθρη θερμική λήψη εικόνων είναι ένα είδος μεθόδου που χρησιμοποιεί την υπέρυθρη ακτινοβολία και τη θερμική ενέργεια για να συγκεντρώσει τις πληροφορίες για τα αντικείμενα. Σύμφωνα με τη διαφορά ακτινοβολίας μεταξύ του αντικειμένου και του περιβάλλοντος υποβάθρου και τη διαφορά ακτινοβολίας κάθε μέρους το ίδιο του αντικειμένου, η υπέρυθρη θερμική εικόνα μπορεί να παρουσιάσει διακύμανση ακτινοβολίας κάθε μέρους της σκηνής, παρουσιάζοντας κατά συνέπεια τα χαρακτηριστικά της σκηνής.
2. Ποιο είναι το πλεονέκτημα της υπέρυθρης θερμικής λήψης εικόνων;
-Δείτε μέσω του συνολικού σκοταδιού
-Προσδιορισμός κάτω από την κάλυψη
-Ανίχνευση μακροχρόνιας σειράς
-Ανίχνευση διανομής θερμότητας
-Μέτρηση θερμοκρασίας μη-επαφών
-Συνειδητοποίηση επαγγέλματος
3. Ποιες είναι οι εφαρμογές της υπέρυθρης θερμικής λήψης εικόνων;
Η μέτρηση θερμοκρασίας και η παντός καιρού απεικόνιση είναι δύο βασικές λειτουργίες της υπέρυθρης τεχνολογίας θερμικής λήψης εικόνων. Τα προϊόντα που αναπτύσσονται βασισμένα σε αυτές τις δύο τεχνολογίες χρησιμοποιούνται ευρέως στη ηλεκτρική δύναμη, την ασφάλεια & τον έλεγχο, τη βιομηχανική κατασκευή, τη επιστημονική έρευνα, την ιατρική περίθαλψη και άλλους παραδοσιακούς τομείς.
