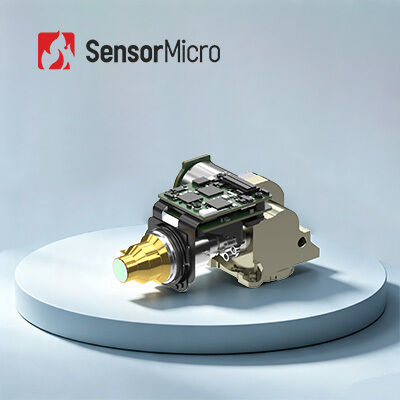

EYAS G615MB Ψυχόμενη Κάμερα MWIR με Ανάλυση 640x512 και Μέγεθος Pixel 15μm για Εύκολη Ενσωμάτωση

  • EYAS G615MB MWIR Cooled Camera Module with 640x512 Resolution and 15μm Pixel Size for Easy Integration
Τόπος καταγωγής Κίνα
Μάρκα SensorMicro
Πιστοποίηση ISO9001:2015; RoHS; Reach
Αριθμό μοντέλου EYAS G615MB
Ποσότητα παραγγελίας min 1 κομμάτι
Τιμή Διαπραγματεύσιμος
Όροι πληρωμής T/T
Λεπτομέρειες
Ψήφισμα 640x512 / 15μm NETD 20 mK (F4); 25 mK (F5,5)
Φασματικό εύρος 3,7~4,8μm Μέγεθος 122×86×60 χιλιοστά
Χρόνος ψύξης (23℃) ≤5 λεπτά 30 δευτ Βάρος ≤ 400 g
Επισημαίνω

Υπέρυθρη ενότητα θερμικής λήψης εικόνων MWIR

,

640x512 υπέρυθρη ενότητα θερμικής λήψης εικόνων

,

θερμική ενότητα 15μM MWIR
Αφήστε ένα μήνυμα
Περιγραφή προϊόντων
EYAS G615MB Ψυχόμενη μονάδα θερμικής απεικόνισης MWIR Εύκολη ενσωμάτωση 640x512 / 15μm
Εύκολη ενσωμάτωση 640x512/15 μm MCT MWIR Ψυχόμενη μονάδα θερμικής απεικόνισης υπερύθρων

Οι ψυχόμενες μονάδες AD της σειράς EYAS διαθέτουν λειτουργία προενισχυτή για τη μετατροπή αναλογικών σημάτων από ψυχόμενους ανιχνευτές υπερύθρων σε ψηφιακή ροή βίντεο. Διατίθενται σε διάφορες μορφές ανάλυσης και ζώνες κύματος για να καλύψουν διαφορετικές απαιτήσεις εφαρμογών.

Η ψυχόμενη μονάδα AD EYAS G615MB ενσωματώνει έναν ψυχόμενο ανιχνευτή υπερύθρων MWIR 640×512/15μm με πλακέτα κυκλώματος AD και περιστροφικό κρυοψυκτήρα Stirling RS046. Αυτή η μονάδα μετατρέπει τα αναλογικά σήματα εξόδου από ψυχόμενους ανιχνευτές υπερύθρων σε ψηφιακές ροές βίντεο, παρέχοντας ταυτόχρονα ισχύ οδήγησης και χρονισμό ελέγχου. Σχεδιασμένη για να βοηθά τους πελάτες OEM να δοκιμάζουν και να επαληθεύουν γρήγορα τους ανιχνευτές, απλοποιεί την ενσωμάτωση μεταξύ ψυχόμενων ανιχνευτών υπερύθρων και ολοκληρωμένων συστημάτων, επιταχύνοντας σημαντικά την πρόοδο ανάπτυξης.

Ως προμηθευτής ανιχνευτών υπερύθρων και κατασκευαστής OEM πυρήνων θερμικής απεικόνισης υπερύθρων, παρέχουμε στους πελάτες διάφορες ώριμες και αποτελεσματικές λύσεις θερμικής απεικόνισης.

Κύρια Χαρακτηριστικά
  • Μετατροπή Αναλογικού σε Ψηφιακό, Επιταχυνόμενη Ανάπτυξη - Βασισμένο σε ψυχόμενους ανιχνευτές υπερύθρων MWIR 640x512 με ενσωματωμένο κύκλωμα AD για μετατροπή αναλογικού σε ψηφιακό. Ενσωματωμένος σχεδιασμός με διαστάσεις συμβατές με τον ανιχνευτή.
  • Ψυχόμενα Υπέρυθρα Μεσαίου Κύματος για Υψηλή Ευελιξία - Ψύξη μεσαίου κύματος με εξαιρετική συνέπεια και σταθερή παροχή. Κύρια ανάλυση που προσφέρει ευρεία προσαρμοστικότητα.
  • Εξαιρετική Απόδοση, Εύκολη Ενσωμάτωση - Ρυθμιζόμενος υψηλός ρυθμός καρέ από 1 έως 100 Hz για τη λήψη κινούμενων στόχων. Η διεπαφή Cameralink εξάγει 16-bit ακατέργαστα δεδομένα με έλεγχο μέσω σειριακής θύρας.
Προδιαγραφές Προϊόντος
Μοντέλο EYAS G615MB
Ενδείξεις
Ανάλυση 640×512
Μέγεθος Pixel 15μm
Φασματική Απόκριση 3.7μm±0.2μm ~ 4.8μm±0.2μm
NETD Ανιχνευτή Υπερύθρων (23℃) 20mK(F4)
25mK(F5.5)
Λειτουργία Λειτουργίας
Ρυθμός Καρέ 1~ 100Hz, ρυθμιζόμενος
Λειτουργία Λειτουργίας Στιγμιότυπο
Λειτουργίες Ενσωμάτωσης ITR/IWR
Αντι-blooming
Λειτουργία Παραθύρου
Ηλεκτρικά
Τυπική Εξωτερική Διεπαφή 60pin: 37201-SM060-032W1R01
5pin: A1257WR-S-5P-LCP
Ψηφιακό Βίντεο 16 bit CameraLink (CameraLink Base mode)
Εξωτερικός Συγχρονισμός CC1: Εξωτερικός συγχρονισμός καρέ
Επικοινωνία CameraLink UART (Προεπιλογή)/ RS232 (προσαρμόσιμο)
Ρυθμός Baud: 9600bps (Προεπιλογή)
Τροφοδοσία Πλακέτα AD: 5V
Κρυοψυκτήρας: 12V
Σταθερή Ισχύς (23℃) ≤8.5W
Χρόνος Ψύξης (23℃) ≤5min30s
Μέγεθος (mm) 122×86×60
Βάρος (g) ≤400
Θερμοκρασία Λειτουργίας -40℃~+71℃
Βιομηχανικές Εφαρμογές

Η μονάδα θερμικής απεικόνισης EYAS G615MB χρησιμοποιείται ευρέως σε πολλούς τομείς, όπως η Μη Καταστροφική Δοκιμή (NDT), η Περιβαλλοντική Παρακολούθηση, η Παρακολούθηση Μεγάλης Εμβέλειας, η Επιστημονική Έρευνα και άλλα.

Διαφορετικό Χαρτοφυλάκιο Προϊόντων
  • Ευρεία Γκάμα Μορφών Προϊόντων - Ολοκληρωμένη επιλογή που περιλαμβάνει ανιχνευτές υπερύθρων, πυρήνες καμερών και μονάδες για την κάλυψη διαφόρων απαιτήσεων ενσωμάτωσης.
  • Πλούσια Ποικιλία Προϊόντων - Πολλαπλές αναλύσεις συστοιχίας, μεγέθη pixel, ζώνες κύματος και συνδυασμοί επιλογών φακών που παρέχουν μεγαλύτερη ευελιξία για ποικίλες εφαρμογές.
  • Εξαιρετική Απόδοση - Καθαρή απεικόνιση, συμπαγές μέγεθος, χαμηλή κατανάλωση ενέργειας, υψηλή ευαισθησία και ισχυρή αξιοπιστία — σχεδιασμένα να λειτουργούν υπό ένα ευρύ φάσμα περιβαλλοντικών προκλήσεων.
  • Εύκολη Ενσωμάτωση - Πολλαπλές επιλογές διεπαφών καθιστούν την ενσωμάτωση απλή και επιτρέπουν ταχεία ανάπτυξη σε πολλούς τομείς εφαρμογών.
Συχνές Ερωτήσεις
1. Ποια είναι τα πλεονεκτήματα των μη ψυχόμενων ανιχνευτών υπερύθρων;

Οι μη ψυχόμενοι ανιχνευτές εστιακού επιπέδου υπερύθρων λειτουργούν χωρίς συσκευές ψύξης και εργάζονται σε θερμοκρασία δωματίου. Προσφέρουν πλεονεκτήματα όπως γρήγορη εκκίνηση, χαμηλή κατανάλωση ενέργειας, μικρό μέγεθος, χαμηλό βάρος, μεγάλη διάρκεια ζωής και χαμηλότερο κόστος.

2. Ποιες είναι οι βασικές εκτιμήσεις για έναν ανιχνευτή υπερύθρων / θερμική μονάδα για την εφαρμογή σας;
  • Η ανάλυση του ανιχνευτή
  • Το μέγεθος του pixel
  • Το NETD
  • Η ποιότητα της εικόνας
  • Οι επιλογές φακών
  • Η κατανάλωση ενέργειας
  • Το μέγεθος και το βάρος
  • Η μηχανική & ηλεκτρική διεπαφή
  • Ο προϋπολογισμός
