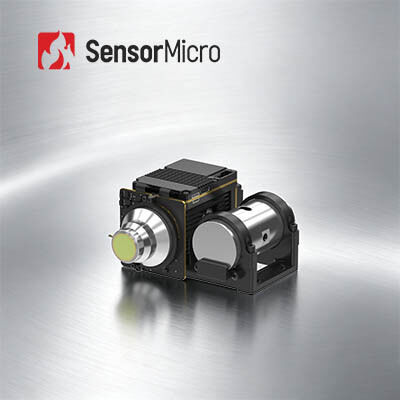

Κέντρο κάμερας υψηλής ανάλυσης 1280x1024 MWIR με 10μm Pixel Pitch και ρυθμό εικόνας 50Hz για γρήγορη ενσωμάτωση

  • High-Resolution 1280x1024 MWIR Camera Core with 10μm Pixel Pitch and 50Hz Frame Rate for Fast Integration
Τόπος καταγωγής Κίνα
Μάρκα SensorMicro
Πιστοποίηση ISO9001:2015; RoHS; Reach
Αριθμό μοντέλου GAVIN GC1210HMF
Ποσότητα παραγγελίας min 1 κομμάτι
Τιμή Διαπραγματεύσιμος
Όροι πληρωμής T/T
Λεπτομέρειες
Ανάλυση ανιχνευτή 1280x1024 / 10μm Ρυθμός καρέ 50Hz
Χρησιμοποιείται για Δευτερεύουσα ανάπτυξη Μέγεθος 149x58,5x71mm
NETD 20 mK(F2); 25mK(F4) Φασματικό εύρος 3,7~4,8μm
Επισημαίνω

MWIR δρόσισε την υπέρυθρη ολοκλήρωση ανιχνευτών

,

1280x1024 δροσισμένος υπέρυθρος ανιχνευτής

,

Δροσισμένος mwir ανιχνευτής
Αφήστε ένα μήνυμα
Περιγραφή προϊόντων
Γρήγορη ολοκλήρωση MWIR HOT Infrared Camera Module 1280x1024 10μm
Επισκόπηση του προϊόντος

Το GAVIN GC1210HMF είναι ένας πυρήνας κάμερας υψηλής απόδοσης ψύξης μεσαίου κύματος υπέρυθρου (MWIR) που είναι κατασκευασμένος γύρω από ανιχνευτή υψηλής θερμοκρασίας λειτουργίας (HOT) ανάλυσης 1280 × 1024, διαστάσεως 10μm.Αντίθετα με τις συμβατικές μονάδες MWIR 640×512/15μm, διαθέτει μικρότερο μέγεθος pixel και τετραπλάσια ανάλυση για να βελτιώσει σημαντικά την χωρική ανάλυση και την ακρίβεια εικόνας.

Εξοπλισμένο με προηγμένους αλγόριθμους DRC, 2D / 3D μείωσης θορύβου και βελτίωσης άκρων, καταγράφει καθαρές, λεπτομερείς υπέρυθρες εικόνες επιπέδου megapiksel.Χρησιμοποιώντας την προηγμένη τεχνολογία HOT που υποστηρίζει λειτουργία υψηλής θερμοκρασίας 150K και ταχεία ψύξη ≤ 4 λεπτά, ο πυρήνας επιτυγχάνει εξαιρετικά χαρακτηριστικά SWaP με συμπαγείς διαστάσεις 101 × 101 × 54 mm και σχεδιασμό ελαφρύτητας 570g.

Βασικά χαρακτηριστικά
  • Μεγαpiίξελ εικόνα, ανώτερη ποιότητα- Αναπτύχθηκε με βάση έναν ανιχνευτή υπέρυθρων 1280×1024/10μm HOT MWIR, που παρέχει υψηλής ευκρίνειας και ευαίσθητη ποιότητα εικόνας.Μείωση θορύβου 2D/3D, και βελτίωση της άκρης EE για καθαρότερη απεικόνιση.
  • Τεχνολογία HOT για τελική βελτιστοποίηση SWaP- Υποστηρίζει λειτουργία υψηλής θερμοκρασίας σε 150K, με χρόνο ψύξης ≤4min.
  • Πλούσιες διεπαφές, εύκολη ενσωμάτωση- Υποστηρίζει εξόδους βίντεο Cameralink/USB3.0/GigE/HDMI/SDI/MIPI/φυτικές ίνες. Ευέλικτη έξοδος δεδομένων εικόνας RAW/YUV.
Προδιαγραφές προϊόντος
Σχήμα GAVIN GC1210HMF
Απόφαση 1280×1024
Μέγεθος pixel 10 μm
Φασματική ανταπόκριση 30,7μm±0,2μm·4,8μm±0,2μm
Διάγνωση υπεριώδους ακτινοβολίας NETD ((23°C) 20mK ((F2)
25mK ((F4)
Ποσοστό καρέ 50Hz
Ψηφιακό ζουμ 1 × έως 8 × συνεχής ψηφιακή ζουμ
Κατεύθυνση εικόνας Οριζόντια/κατά κάθετη/διαγώνια αναστροφή
Αλγόριθμος εικόνας DRC, Μείωση θορύβου 2D/3D εικόνας, EE
Ψηφιακό βίντεο Πρότυπο: DVP
Εναλλακτική επιλογή: Cameralink/USB3.0/GigE/SDI/HDMI/MIPI/Μια-τρόπου οπτική ίνα/πολυτρόπου οπτική ίνα
Εξωτερική συγχρονισμός Πρότυπο: LV-TTL
Επιλογή: RS422/LVDS
Επικοινωνία Πρότυπο: USB2.0/LV-TTL
Επιλογή: RS422/CAN/USB3.0/GigE
Ηλεκτρική τροφοδοσία 12V±1V
Σταθερή κατανάλωση ενέργειας ((23°C) ≤ 8W
Χρόνος ψύξης ((23°C) ≤4 λεπτά
Μέγεθος ((mm) 101×101×54
Βάρος ((g) ≤ 570
Θέρμανση λειτουργίας -40°C~+71°C
Οπτικοί φακοί Σταθερή εστίαση: 15mm/F2
Συνεχή ζουμ: 15~300mm/F4 30~500mm/F4
Βιομηχανικές εφαρμογές

Η μονάδα θερμικής απεικόνισης GAVIN GC1210HMF χρησιμοποιείται ευρέως σε πολλούς τομείς, όπως NDT, παρακολούθηση του περιβάλλοντος, παρακολούθηση μεγάλου βεληνεκούς, επιστημονική έρευνα κλπ.

Τα Πλεονεκτήματά Μας
  • Διαφοροποιημένο χαρτοφυλάκιο προϊόντων
  • Βαθιά τεχνική εμπειρογνωμοσύνη
  • Η αυστηρή επικύρωση της αξιοπιστίας εξασφαλίζει την εξασφάλιση της ποιότητας
  • Επικεντρώνεται στην καινοτομία και στην πρακτική εφαρμογή στην υπερύθμιση
  • Επαγγελματική τεχνική υποστήριξη και υπηρεσίες κοινής ανάπτυξης
Συχνές Ερωτήσεις
Τι είναι ο υπέρυθρος ανιχνευτής / αισθητήρας θερμικής απεικόνισης;

Τα υπέρυθρα κύματα δεν είναι ορατά με το ανθρώπινο μάτι. Infrared detector / thermal imaging sensor is an optical-electrical device to react to infrared radiation and thermal energy and convert it into electrical signal and then output visible thermal images.

Τι είναι το WLP;

Το WLP αναφέρεται στο πακέτο επιπέδου πλακέτας. Είναι η διαδικασία ολοκλήρωσης συσκευασίας υψηλού κενού απευθείας σε ολόκληρο το MEMS πλακέτο, στη συνέχεια γραφή και κοπή για να γίνει ένας ενιαίος υπέρυθρος αισθητήρας.Μαζί με το μεταλλικό πακέτο, κεραμική συσκευασία, είναι οι 3 κύριες μορφές συσκευασίας των μη ψυγμένων ανιχνευτών υπέρυθρων.

Ποιο είναι το πλεονέκτημα του WLP;

Οι ανιχνευτές IR WLP έχουν σχεδιαστεί ειδικά για να ανταποκρίνονται στις απαιτήσεις μικροσκοπίας και χαμηλού κόστους στην εφαρμογή της τεχνολογίας υπέρυθρων στην αγορά καταναλωτικών ηλεκτρονικών συσκευών.με δυνατότητα κατασκευής σε όγκο, προσφέρει τώρα μια ποικιλία λύσεων για ενδοκόκκινες μονάδες WLP για την ενίσχυση νέων εφαρμογών στις αναδυόμενες αγορές.
