xΔύναμη ψύξης | (@ το 100K@20 ℃) >400mW | Σταθερή κατανάλωση ισχύος | <3> |
---|---|---|---|
Θερμοκρασία εργασίας | -45℃~+85℃ | Μέγεθος | 45x34x67mm |
Βάρος | <250g | MTTF | >10000h |
Υψηλό φως | Ενσωματωμένη διάσπαση πιό δροσερή συνέλευση σκεύων Δεωαρ,RS046H ενσωματωμένη πιό δροσερή συνέλευση σκεύων Δεωαρ |

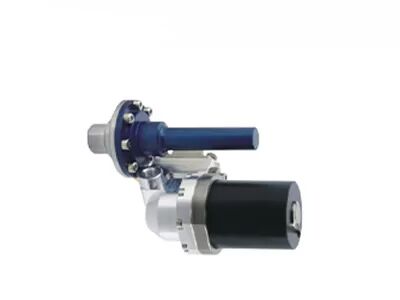

RS046H 400mW Split Rotary Stirling Cryocooler for Cooled Infrared Detectors
Το RS046H είναι μια διαιρεμένη έκδοση του περιστροφικού ψύκτη ανάδευσης RS046 που αναπτύχθηκε από την Global Sensor Technology (GST).Με την ίδια δομή συμπιεστή με τον RS046, το split format RS046H είναι ακόμη μικρότερο σε μέγεθος.
Το κρύο δάχτυλο στο ψυγείο RS046H dewar έχει την ίδια διάμετρο με αυτό στο ψυγείο RS046 αλλά με μικρότερο μήκος.Επωφεληθείτε από τη διαιρούμενη σχεδίαση του συμπιεστή και του κρύου δακτύλου, το σύστημα υπερύθρων με ενσωματωμένο RS046H είναι ευέλικτο σε ειδική σχεδίαση.Επιπλέον, ο ίδιος ο ψυχόμενος ανιχνευτής διαχωρίζεται από την πηγή κραδασμών, γεγονός που επιτρέπει τη βέλτιστη εφαρμογή RS046H που απαιτεί καλύτερους κραδασμούς και ειδικές συνθήκες.
Λόγω του ελαφρού βάρους, της σμίκρυνσης και της χαμηλής κατανάλωσης ενέργειας, είναι ευκολότερο για το cryo cooler να ενσωματωθεί σε διάφορα τερματικά προϊόντα, γεγονός που μπορεί να μειώσει σημαντικά το κόστος και να καλύψει διαφορετικές προσαρμοσμένες ανάγκες των πελατών.
- MTTF>10000 ώρες
- Ισχύς ψύξης: (@100K@20℃)>400mW
- Χρόνος ψύξης: <5 λεπτά (110J@100K@20℃)
- Μικρό μέγεθος
- Χαμηλός θόρυβος
- Χαμηλή κατανάλωση
Μοντέλο | RS046H |
Τύπος | Split Rotary Stirling Cryocooler |
MTTF | >10000 ώρες |
Μέγεθος (mm) |
45×34×67 Φ38×70 |
Βάρος | <250 γρ |
Ισχύς ψύξης | (@100K@20°C)>400mW |
Θερμοκρασία εργασίας | -45°C ~ +85°C |
Θερμοκρασία αποθήκευσης | -56°C~ +85°C |
Περιβαλλοντική Προδιαγραφή | MIL-STD-810 |
Τάση εισόδου | 24-32 VDC |
Μέγιστη κατανάλωση ενέργειας | <12W |
Σταθερή κατανάλωση ενέργειας | <3,5W (130mW@100K@20°C) |
Χρόνος Ψύξης | <5 λεπτά (110J@100K@20°C) |
Διάσταση κρύου δακτύλου | Φ6,4mm |
ΗΛΕΚΤΡΟΝΙΚΑ ΕΙΔΗ | Εξωτερικός |
Μέθοδος ολοκλήρωσης | IDDCA |
Το ενσωματωμένο συγκρότημα ψυγείου RS046H χρησιμοποιείται για την παροχή κρυογονικού περιβάλλοντος για τους ψυχόμενους ανιχνευτές υπερύθρων.
1.Τι είναι η υπέρυθρη θερμική απεικόνιση;
Στη φύση, όλα τα αντικείμενα των οποίων η θερμοκρασία είναι υψηλότερη από το απόλυτο μηδέν (- 273 ℃) μπορούν να εκπέμπουν υπέρυθρες ακτίνες.Χρησιμοποιώντας τον ανιχνευτή υπέρυθρης κάμερας για τη μέτρηση της διαφοράς θερμοκρασίας υπέρυθρης ακτινοβολίας μεταξύ του ίδιου του στόχου και του φόντου, μπορείτε να λάβετε διαφορετικές υπέρυθρες εικόνες, οι οποίες ονομάζονται επίσης θερμικές εικόνες.
2. Πώς λειτουργούν οι ανιχνευτές υπερύθρων;
Η υπέρυθρη ακτινοβολία που εκπέμπεται από τον στόχο εισέρχεται στο εύρος ανίχνευσης του θερμικού ανιχνευτή, στη συνέχεια ο ανιχνευτής υπερύθρων μετατρέπει το σήμα ακτινοβολίας διαφορετικής έντασης στο αντίστοιχο ηλεκτρικό σήμα και, στη συνέχεια, μέσω ενίσχυσης και επεξεργασίας βίντεο, σχηματίζει την υπέρυθρη εικόνα που μπορεί να παρατηρηθεί από το γυμνά μάτια.
3. Ποια είναι τα πλεονεκτήματα των ψυχόμενων υπέρυθρων ανιχνευτών;
Ο ψυχρός ανιχνευτής υπέρυθρου εστιακού επιπέδου λειτουργεί σε χαμηλή θερμοκρασία η οποία παρέχεται από έναν ανιχνευτή dewar cooler (ddc).Έχει υψηλή ευαισθησία και μπορεί να διακρίνει πιο λεπτή διαφορά θερμοκρασίας από τον μη ψυχόμενο ανιχνευτή υπερύθρων.Μπορεί να ανιχνεύσει, να αναγνωρίσει και να αναγνωρίσει αντικείμενα σε πολύ μεγάλη εμβέλεια που απέχει περισσότερο από δέκα χιλιόμετρα.Η δομή του ψυχρού ανιχνευτή είναι πολύ περίπλοκη που έχει ως αποτέλεσμα ένα σχετικά υψηλό κόστος από τον μη ψυχόμενο ανιχνευτή.
