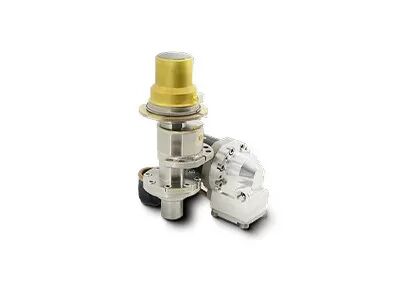

Δέκτης υπέρυθρου θερμής ψύξης 640x512 15μm για ταχεία ενσωμάτωση και δερματοποιημένος ανιχνευτής υπέρυθρου FPA

  • HOT Cooled Infrared Detector 640x512 15μm for Fast Integration and Cooled FPA Infrared Detector
Τόπος καταγωγής Κίνα
Μάρκα SensorMicro
Πιστοποίηση ISO9001:2015; RoHS; Reach
Αριθμό μοντέλου C615H
Ποσότητα παραγγελίας min 1 κομμάτι
Τιμή Διαπραγματεύσιμος
Όροι πληρωμής T/T
Λεπτομέρειες
Υλικό T2SL Ψήφισμα 640x512/15μm
NETD 20mK(F2/F4) Φασματικό εύρος 3,7~4,8μm MW
Θερμοκρασία λειτουργίας -45℃~+71℃ Μέγ. Ρυθμός καρέ 100Hz
Επισημαίνω

Επαγγελματικός ανιχνευτής MCT IR

,

Ανιχνευτής MCT IR που δροσίζεται

,

Ανιχνευτής 320x256 MCT IR
Αφήστε ένα μήνυμα
Περιγραφή προϊόντων
Περιγραφή του προϊόντος

Με την προηγμένη τεχνολογία ανίχνευσης Superlattice τύπου II σε συνδυασμό με ένα βελτιστοποιημένο σχεδιασμό γραμμικού κρυολογητή, τοΑνιχνευτής υπέρυθρης ακτινοβολίας C615H με θερμή ψύξηΔιαθέτει ανάλυση 640×512 και μέγεθος εικονοστοιχείων 15 μm. Με την αύξηση της θερμοκρασίας λειτουργίας της συστοιχίας εστιακού επιπέδου σε 150 K, διατηρώντας παράλληλα υψηλές επιδόσεις,απελευθερώνει τα κορυφαία πλεονεκτήματα της SWaP στην κατηγορία του μικρό αποτύπωμαΜε γρήγορο κύκλο ψύξης 2,5 λεπτών και ελάχιστη διάρκεια ζωής MTTF 25.000 ωρών,Η μικροσκοπική του συσκευή και ο κρυοψύκτης της επιτρέπουν ευέλικτη ενσωμάτωση., ανταποκρινόμενη στις ανάγκες της αγοράς για ισχυρές λύσεις θερμικής απεικόνισης με χαμηλά συνολικά έξοδα ιδιοκτησίας.

Βασικά χαρακτηριστικά
Σχεδιασμός βελτιστοποιημένος για το SWaP
  • Μέγεθος Dewar: φ33 × 37,5 × 70 mm· Cryocooler: φ26 × 55,8 mm, επιτρέποντας ευέλικτη ενσωμάτωση
  • Βάρος μειωμένος σε 235 g. Σταθερή κατανάλωση ισχύος μειωμένη σε 3 W
Γρήγορη ψύξη, γρήγορη εκκίνηση
  • Χρόνος ψύξης τόσο μικρό όσο 2,5 λεπτά
Διευρυμένη διάρκεια ζωής, αποδοτική λειτουργία
  • Επικαιροποιημένη μέθοδος μεταφοράς
Προδιαγραφές προϊόντος
Παράμετρος Προδιαγραφές
Σχήμα C615H
Ευαίσθητο υλικό Τ2SL
Απόφαση 640×512
Μέγεθος pixel 15 μm
Φασματική ανταπόκριση 30,7 ± 0,2 μm ~ 4,8 ± 0,2 μm
Τυπική NETD 20 mK (F2/F4)
Μέγιστο ρυθμό εικόνας 100 Hz
Αποτελεσματική ταχύτητα εικονοστοιχείων ≥ 99,76%
Αντίστοιχη απάντηση ≤ 8%
Θέρμανση λειτουργίας -45°C ~ +71°C
Κρυοψυκτικό LS711H.
Χρόνος ψύξης (23°C) ≤3 λεπτά
Μέγιστη κατανάλωση ισχύος (71°C) ≤12 W
Σταθερή κατανάλωση ισχύος (23°C) ≤3 W
Μέγεθος (mm) Κρυοψύκτη: φ26 × 55,8 86 × 43 × 57
Ντιούαρ: 33×37.5×70
Βάρος (g) ≤235

Σημείωση: Οι προδιαγραφές υπόκεινται σε αλλαγές χωρίς προειδοποίηση.

Βιομηχανικές εφαρμογές

Ο ανιχνευτής υπέρυθρου HOT με κρυογονική ψύξη MWIR C615H χρησιμοποιείται ευρέως σε πολλούς τομείς, όπως NDT, παρακολούθηση του περιβάλλοντος, παρακολούθηση μεγάλου βεληνεκούς, επιστημονική έρευνα και άλλα.

Σχετικά με εμάς

Οδηγούμενη από τις ανάγκες των χρηστών, η SensorMicro δεσμεύεται για την ενδελεχή ανάπτυξη και τη συνεχή βελτίωση των προϊόντων υπέρυθρου και των λύσεων εφαρμογής.Δεν παρέχουμε μόνο υψηλής ποιότητας προϊόντα υλικού αλλά και την εμπειρία επαγγελματικής εφαρμογήςΤο παγκόσμιο δίκτυο εξυπηρέτησης μας εξασφαλίζει την έγκαιρη τεχνική υποστήριξη και την υπηρεσία μετά την πώληση,που μας καθιστά έναν αξιόπιστο συνεργάτη για τους πελάτες σε όλο τον κόσμο.

Ενημερωτικά ερωτήματα
1Πώς λειτουργεί ένα μη ψυγμένο μικροβολόμετρο εστιακού επιπέδου;

Χρησιμοποιώντας την αρχή της θερμικής επίδρασης ακτινοβολίας υπέρυθρου, ο μη ψυγμένος ανιχνευτής υπέρυθρου μετατρέπει την ενέργεια της υπέρυθρης ακτινοβολίας σε θερμική ενέργεια με υλικό απορρόφησης υπέρυθρου,έτσι ώστε η θερμοκρασία του ευαίσθητου υλικού να αυξάνεταιΤότε, a certain physical parameter of the sensitive material changes accordingly and converts into an electrical signal or visible light signal through a certain conversion mechanism designed to realize the detection of the object.

2Ποιο είναι το πλεονέκτημα ενός μη ψυγμένου μικροβολομέτρου VOx;

Οι ανιχνευτές εστιακού επιπέδου υπέρυθρου χωρίς ψύξη δεν χρειάζονται συσκευή ολοκληρωμένης συναρμολόγησης ψύξης Dewar (IDCA) και μπορούν να λειτουργούν σε θερμοκρασία δωματίου.μικρού μεγέθουςΑν και η ευαισθησία των μη ψυγμένων ανιχνευτών εστιακού επιπέδου υπέρυθρου δεν είναι τόσο καλή όσο αυτή των ψυγμένων ανιχνευτών υπέρυθρου, μετά από χρόνια ανάπτυξης,Η απόδοση του κόστους τους ήταν προφανώς καλύτερη από τον ψυγμένο ανιχνευτή., η οποία έχει ευρύτερες προοπτικές εφαρμογής.
