Εύκαμπτο MWIR δρόσισε τους υπέρυθρους ανιχνευτές με το διασπασμένο Stirling δοχείο ψύξης RS046H

  • Flexible MWIR Cooled Infrared Detectors With RS046H Split Stirling Cooler
Τόπος καταγωγής Wuhan, επαρχία Hubei, Κίνα
Μάρκα GST
Πιστοποίηση ISO9001:2015; RoHS; Reach
Αριθμό μοντέλου C615M MWIR
Ποσότητα παραγγελίας min 1 κομμάτι
Τιμή Negotiable
Όροι πληρωμής L/C, T/T

Με ελάτε σε επαφή με δωρεάν δείγματα και δελτία.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Εάν έχετε οποιαδήποτε ανησυχία, παρέχουμε τη 24ωρη σε απευθείας σύνδεση βοήθεια.

x
Λεπτομέρειες
Ψήφισμα 640x512/15μm NETD ≤17mK (F2) ≤18mK (F4)
Φασματική σειρά 3.7~4.8μm MW Υλικό MCT/HgCdTe
Υψηλό φως

MWIR δρόσισε τους υπέρυθρους ανιχνευτές

,

RS046H δροσισμένοι υπέρυθροι ανιχνευτές

,

Εύκαμπτος ανιχνευτής mwir
Αφήστε ένα μήνυμα
Περιγραφή προϊόντων
Περίπου C615M δρόσισε τον υπέρυθρο ανιχνευτή



Το εύκαμπτο σχέδιο 640x512/15μm MWIR δρόσισε τον υπέρυθρο ανιχνευτή με το διασπασμένο Stirling δοχείο ψύξης RS046H



Περιγραφή προϊόντων



C615M MWIR είναι ένας από τους δροσισμένους HgCdTe/MCT υπέρυθρους ανιχνευτές που αναπτύσσονται από τη σφαιρική τεχνολογία αισθητηρίων (GST). Είναι με τη δημοφιλέστερη προδιαγραφή του 640x512@15 μm για σχεδόν όλες τις πιθανές εφαρμογές όπως το σύστημα παρακολούθησης μακροχρόνιας σειράς, φορητά θερμικά imagers, τις κάμερες κ.λπ. ανίχνευσης διαρροής αερίου.



Το όφελος από το διασπασμένο σχέδιο του συμπιεστή και του κρύου δάχτυλου, η διαμόρφωση με τη διασπασμένη πιό δροσερή πιό δροσερή συνέλευση σκεύων Δεωαρ RS046H είναι κατάλληλο για το σχέδιο ολόκληρου του συστήματος που χρειάζεται την εύκαμπτη διαστημική ρύθμιση και τις ακριβείς απαιτήσεις μεγέθους όπως το φορητό, UAV φορτίο, ο λοβός και άλλες εφαρμογές.



 Κύρια χαρακτηριστικά γνωρίσματα



- Ψήφισμα: 640x512

- Πίσσα εικονοκυττάρου: 15μm

- Υψηλή ευαισθησία

- Συμπαγές σχέδιο

- Ελαφρύς

- Χαμηλής ισχύος κατανάλωση



Προδιαγραφές προϊόντων



Πρότυπο C615M MW
Υλικό MCT
Ψήφισμα 640x512
Πίσσα εικονοκυττάρου 15μm
Φασματική σειρά 3.7μm~4.8μm MW
Τρόπος εργασίας Στιγμιότυπο, τρόπος ολοκλήρωσης ITR/IWR Τρόπος παραθύρων Anti-blooming
Ικανότητα δαπανών 9.1Me-/6.5Me- (ITR)
7.8Me-/5.2Me- (IWR)
Δυναμική περιοχή ≥75dB
Αριθμός παραγωγής 4 Μέχρι 10Mpixel/s ανά παραγωγή
NETD F2: ≤17mK
F4: ≤18mK
Αποτελεσματικό ποσοστό εικονοκυττάρου ≥99.5%
Μη-ομοιομορφία απάντησης ≤8%
Τύπος Cryocooler RS058/RS046
Σταθερή κατανάλωση ισχύος ≤ Το 6W@RS058
≤ Το 5W@RS046
Ανώτατη κατανάλωση ισχύος ≤12W @ RS058
≤11W @ RS046
Παροχή ηλεκτρικού ρεύματος RS058: 24V συνεχές ρεύμα
RS046: 32V συνεχές ρεύμα
Χρόνος ψύξης ≤6min @ RS058
≤5min30s @ RS046
Βάρος ≤600g @ RS058
≤350g @ RS046
Διάσταση (χιλ.) RS046: 122x46.3x82
RS058: 147x58.5x71
Θερμοκρασία εργασίας -45°C ~ +71°C



Βιομηχανικές εφαρμογές


Το C615M MWIR δρόσισε κατά τρόπο κρυοστατικό τον υπέρυθρο ανιχνευτή χρησιμοποιείται ευρέως πολλές περιοχές όπως το μακρινό σύστημα παρακολούθησης, το σύστημα αυξήσεων οράματος πτήσης, το ωφέλιμο φορτίο κ.λπ. πολυαισθητήρων.

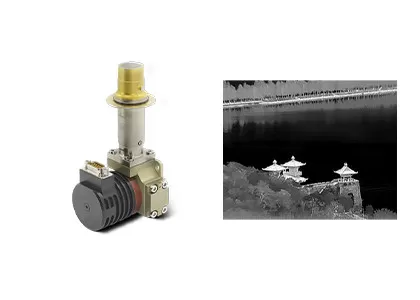

Εύκαμπτο MWIR δρόσισε τους υπέρυθρους ανιχνευτές με το διασπασμένο Stirling δοχείο ψύξης RS046H 0



Εκθέσεις


Εύκαμπτο MWIR δρόσισε τους υπέρυθρους ανιχνευτές με το διασπασμένο Stirling δοχείο ψύξης RS046H 1


FAQs



1.What είναι υπέρυθρη θερμική λήψη εικόνων;

Η υπέρυθρη θερμική λήψη εικόνων είναι ένα είδος μεθόδου που χρησιμοποιεί την υπέρυθρη ακτινοβολία και τη θερμική ενέργεια για να συγκεντρώσει τις πληροφορίες για τα αντικείμενα. Μετατρέπει την αόρατη υπέρυθρη ακτινοβολία στην ορατή υπέρυθρη θερμική εικόνα με τη διανομή θερμοκρασίας της επιφάνειας στόχων. Τα διαφορετικά αντικείμενα και ακόμη και τα διαφορετικά μέρη του ίδιου αντικειμένου έχουν τη διαφορετική δυνατότητα ακτινοβολίας και την υπέρυθρη δύναμη αντανάκλασης.



2.What μπορεί η υπέρυθρη απεικόνιση να χρησιμοποιηθεί για;

- Νυχτερινή όραση

- Αναζήτηση & διάσωση

- Μη καταστρεπτική δοκιμή

- Επιδημική πρόληψη

- Thermography

- Ασφάλεια & έλεγχος

- Πυρόσβεση

…



3.What είναι η θερμική λήψη εικόνων ενότητα;

Μια ενότητα θερμικής λήψης εικόνων αποτελείται συνήθως έναν υπέρυθρο ανιχνευτή, μια υπέρυθρη ηλεκτρονική φακών και υλικού με το λογισμικό και έναν αλγόριθμο που ενσωματώνεται από. Είναι η ελάχιστη μονάδα μιας συσκευής θερμικής λήψης εικόνων.
