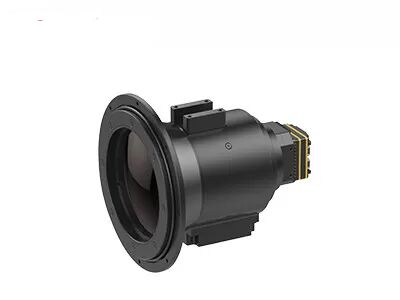

Μη ψυχόμενο θερμικό ψήφισμα πυρήνων 640x512 καμερών για την υπαίθρια ζωική παρατήρηση
Με ελάτε σε επαφή με δωρεάν δείγματα και δελτία.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Εάν έχετε οποιαδήποτε ανησυχία, παρέχουμε τη 24ωρη σε απευθείας σύνδεση βοήθεια.
xΨήφισμα | 640x512 / 17μm | ΦΑΚΟΣ ΚΑΜΕΡΑΣ | Πολλαπλές Διαθέσιμες |
---|---|---|---|
Βάρος | <90 γρ | NETD | <30mK |
Φασματικό εύρος | 8~14μm LW | Μέγεθος | 44,5x44,5x33,6mm |
Υψηλό φως | 640x512 θερμικός πυρήνας καμερών ψηφίσματος,Υπαίθριος θερμικός πυρήνας 640x512 καμερών |
640x512 / ενότητα καμερών θερμικής λήψης εικόνων 17μm μη ψυχόμενη για υπαίθρια, ζωική παρατήρηση
PLUG617 είναι μια από τη μη ψυχόμενη θερμική ενότητα αισθητήρων καμερών σειράς ΒΟΥΛΩΜΆΤΩΝ που αναπτύσσεται από τη σφαιρική τεχνολογία αισθητηρίων (GST).
Αποτελούμενη από αισθητήρα καμερών 640x512/17µm το μη ψυχόμενο θερμικό, την πλήρη σειρά οπτικών συστατικών, το κύκλωμα επεξεργασίας σήματος και το μοναδικό αλγόριθμο επεξεργασίας εικόνας, η ενότητα καμερών PLUG617 LWIR παρέχει τη σαφή εικόνα και την ανώτερη απόδοση.
Οι μη ψυχόμενες υπέρυθρες ενότητες σειράς ΒΟΥΛΩΜΑΤΩΝ αναπτύσσονται ειδικά για τις διάφορες εξατομικευμένες απαιτήσεις παρατήρησης, οι οποίες παρέχουν τις διάφορες τυποποιημένες βιομηχανικές διεπαφές και τις υπέρυθρες επιλογές φακών να καλύψουν οι συγκεκριμένες απαιτήσεις ολοκλήρωσης. Μερικές επαγγελματικές λύσεις θερμικής λήψης εικόνων έχουν εφαρμοστεί σε πολλές εφαρμογές.
- NETD<30mk>
- Σταθερή απόδοση
- Εύκολη ολοκλήρωση & σύνδεση
- Σαφείς ποιότητα & λεπτομέρειες εικόνας
- Ισχυρή περιβαλλοντική προσαρμοστικότητα
Πρότυπο | PLUG617 |
Απόδοση ανιχνευτών IR | |
Ψήφισμα | 640x512 |
Πίσσα εικονοκυττάρου | 17μm |
Φασματική σειρά | 8~14μm |
NETD | <30mk |
Επεξεργασία εικόνας | |
Ποσοστό πλαισίων | 9Hz/25Hz/30Hz/50Hz/60Hz |
Χρόνος ξεκινήματος | <10s> |
Αναλογικό βίντεο | PAL/NTSC |
Ψηφιακό βίντεο | RAW/YUV/BT656/LVDS |
Τμήμα επέκτασης | USB/Camerlink |
Τρόπος εξασθένισης | Γραμμικός/ιστόγραμμο/μικτός |
Ψηφιακό ζουμ | 1~8X συνεχές ζουμ, μέγεθος 1/8 βημάτων |
Επίδειξη εικόνας | Μαύρο καυτό/εκτυφλωτικό/ψευδο χρώμα |
Κατεύθυνση εικόνας | Οριζόντια/κάθετα/διαγώνια κτυπά |
Αλγόριθμος εικόνας | NUC/AGC/IDE |
Ηλεκτρική προδιαγραφή | |
Τυποποιημένη εξωτερική διεπαφή | 50pin_HOURS διεπαφή |
Τρόπος επικοινωνίας | Rs232-TTL, 115200bps |
Τάση ανεφοδιασμού | 4~6V |
Χαρακτηριστική κατανάλωση ισχύος | <1> |
Φυσικά χαρακτηριστικά | |
Διάσταση (χιλ.) | 44.5x44.5x36.6 |
Βάρος | <90g> |
Περιβαλλοντική προσαρμογή | |
Θερμοκρασία λειτουργίας | -40°C ~ +70°C |
Θερμοκρασία αποθήκευσης | -45°C ~ +85°C |
Υγρασία | 5%~95%, Non-condensing |
Δόνηση | Τυχαία δόνηση 5.35grms, άξονας 3 |
Κλονισμός | Κύμα μισό-ημιτόνου, 40g/11ms, 3 άξονας 6 κατεύθυνση |
Οπτική | |
Προαιρετικός φακός | Σταθερή εστίαση αθερμική: 7.5mm/13mm/19mm/25mm/35mm/50mm/60mm/100mm Μηχανοποιημένος φακός: 75mm/100mm/150mm Συνεχές οπτικό ζουμ: 30150mm |
Η θερμικό imager PLUG617 ενότητα χρησιμοποιείται ευρέως στην ασφάλεια και έλεγχος, υπαίθρια, των ωφέλιμων φορτίων κ.λπ. διάσωσης επιβολής νόμου, πυρόσβεσης και διάσωσης, ADAS, UAV.
1. Περίπου θερμικός ανιχνευτής
Η αρχή εργασίας των θερμικών ανιχνευτών είναι να εκμεταλλευτεί η θερμική επίδραση για να θερμάνει το στοιχείο ανίχνευσης και να προκαλέσει το μετασχηματισμό θερμότητας μερικών σωματικών ιδιοτήτων έτσι ώστε η ενέργεια ακτινοβολίας IR μπορεί να ανιχνευθεί.
Θερμικές εργασίες ανιχνευτών στη θερμοκρασία δωματίου. Κατά τη διάρκεια της λειτουργίας του, υπάρχουν αλλαγές θερμοκρασίας, οι οποίες μπορούν να έχουν την αργή απάντηση και μια σχετικά χαμηλή ευαισθησία έναντι των ανιχνευτών φωτονίων.
Υπάρχουν κυρίως 4 τύποι των υπέρυθρων θερμικών ανιχνευτών: Θερμοηλεκτρικό ζεύγος/Thermopile, ανιχνευτής Pyroelectric, θερμική αντίσταση/Bolometer, Microbolometer
2. Πώς η υπέρυθρη θερμική λήψη εικόνων λειτουργεί;
Το υπέρυθρο σύστημα θερμικής λήψης εικόνων είναι μια παθητικοί ανίχνευση μη-επαφών και ένας προσδιορισμός της υπέρυθρης τεχνολογίας. Στρέφει την υπέρυθρη ακτινοβολία της σκηνής στον εστιακό υπέρυθρο ανιχνευτή σειράς αεροπλάνων μέσω του υπέρυθρου οπτικού συστήματος που μπορεί να περάσει μέσω της υπέρυθρης ακτινοβολίας. Ο θερμικός ανιχνευτής μετατρέπει το σήμα ακτινοβολίας της διαφορετικής έντασης στο αντίστοιχο ηλεκτρικό σήμα, και έπειτα μέσω της ενίσχυσης και της τηλεοπτικής επεξεργασίας, διαμορφώνει την υπέρυθρη εικόνα που μπορεί να παρατηρηθεί από τα γυμνά μάτια.
