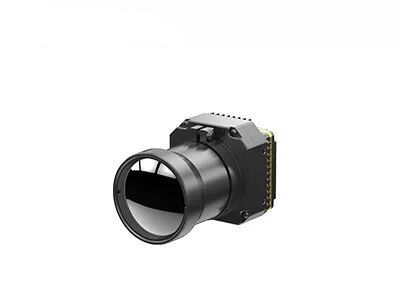

PAL/NTSC μη ψυχόμενος θερμικός πυρήνας καμερών με το συνεχές ζουμ 1~8X
Με ελάτε σε επαφή με δωρεάν δείγματα και δελτία.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Εάν έχετε οποιαδήποτε ανησυχία, παρέχουμε τη 24ωρη σε απευθείας σύνδεση βοήθεια.
xΨήφισμα | 640x512 / 17μm | ΦΑΚΟΣ ΚΑΜΕΡΑΣ | Πολλαπλές Διαθέσιμες |
---|---|---|---|
Βάρος | <90 γρ | NETD | <30mK |
Φασματικό εύρος | 8~14μm LW | Μέγεθος | 44,5x44,5x33,6mm |
Υψηλό φως | Μη ψυχόμενος θερμικός πυρήνας καμερών NTSC,8X συνεχής πυρήνας καμερών ζουμ θερμικός |
640x512 / ενότητα καμερών θερμικής λήψης εικόνων 17μm μη ψυχόμενη για υπαίθρια, ζωική παρατήρηση
PLUG617 είναι μια από τη μη ψυχόμενη θερμική ενότητα αισθητήρων καμερών σειράς ΒΟΥΛΩΜΆΤΩΝ που αναπτύσσεται από τη σφαιρική τεχνολογία αισθητηρίων (GST).
Αποτελούμενη από αισθητήρα καμερών 640x512/17µm το μη ψυχόμενο θερμικό, την πλήρη σειρά οπτικών συστατικών, το κύκλωμα επεξεργασίας σήματος και το μοναδικό αλγόριθμο επεξεργασίας εικόνας, η ενότητα καμερών PLUG617 LWIR παρέχει τη σαφή εικόνα και την ανώτερη απόδοση.
Οι μη ψυχόμενες υπέρυθρες ενότητες σειράς ΒΟΥΛΩΜΑΤΩΝ αναπτύσσονται ειδικά για τις διάφορες εξατομικευμένες απαιτήσεις παρατήρησης, οι οποίες παρέχουν τις διάφορες τυποποιημένες βιομηχανικές διεπαφές και τις υπέρυθρες επιλογές φακών να καλύψουν οι συγκεκριμένες απαιτήσεις ολοκλήρωσης. Μερικές επαγγελματικές λύσεις θερμικής λήψης εικόνων έχουν εφαρμοστεί σε πολλές εφαρμογές.
- NETD<30mk>
- Σταθερή απόδοση
- Εύκολη ολοκλήρωση & σύνδεση
- Σαφείς ποιότητα & λεπτομέρειες εικόνας
- Ισχυρή περιβαλλοντική προσαρμοστικότητα
Πρότυπο | PLUG617 |
Απόδοση ανιχνευτών IR | |
Ψήφισμα | 640x512 |
Πίσσα εικονοκυττάρου | 17μm |
Φασματική σειρά | 8~14μm |
NETD | <30mk |
Επεξεργασία εικόνας | |
Ποσοστό πλαισίων | 9Hz/25Hz/30Hz/50Hz/60Hz |
Χρόνος ξεκινήματος | <10s> |
Αναλογικό βίντεο | PAL/NTSC |
Ψηφιακό βίντεο | RAW/YUV/BT656/LVDS |
Τμήμα επέκτασης | USB/Camerlink |
Τρόπος εξασθένισης | Γραμμικός/ιστόγραμμο/μικτός |
Ψηφιακό ζουμ | 1~8X συνεχές ζουμ, μέγεθος 1/8 βημάτων |
Επίδειξη εικόνας | Μαύρο καυτό/εκτυφλωτικό/ψευδο χρώμα |
Κατεύθυνση εικόνας | Οριζόντια/κάθετα/διαγώνια κτυπά |
Αλγόριθμος εικόνας | NUC/AGC/IDE |
Ηλεκτρική προδιαγραφή | |
Τυποποιημένη εξωτερική διεπαφή | 50pin_HOURS διεπαφή |
Τρόπος επικοινωνίας | Rs232-TTL, 115200bps |
Τάση ανεφοδιασμού | 4~6V |
Χαρακτηριστική κατανάλωση ισχύος | <1> |
Φυσικά χαρακτηριστικά | |
Διάσταση (χιλ.) | 44.5x44.5x36.6 |
Βάρος | <90g> |
Περιβαλλοντική προσαρμογή | |
Θερμοκρασία λειτουργίας | -40°C ~ +70°C |
Θερμοκρασία αποθήκευσης | -45°C ~ +85°C |
Υγρασία | 5%~95%, Non-condensing |
Δόνηση | Τυχαία δόνηση 5.35grms, άξονας 3 |
Κλονισμός | Κύμα μισό-ημιτόνου, 40g/11ms, 3 άξονας 6 κατεύθυνση |
Οπτική | |
Προαιρετικός φακός | Σταθερή εστίαση αθερμική: 7.5mm/13mm/19mm/25mm/35mm/50mm/60mm/100mm Μηχανοποιημένος φακός: 75mm/100mm/150mm Συνεχές οπτικό ζουμ: 30150mm |
Η θερμικό imager PLUG617 ενότητα χρησιμοποιείται ευρέως στην ασφάλεια και έλεγχος, υπαίθρια, των ωφέλιμων φορτίων κ.λπ. διάσωσης επιβολής νόμου, πυρόσβεσης και διάσωσης, ADAS, UAV.
1. Αυτό που είναι υπέρυθρο ψήφισμα ανιχνευτών
Δηλαδή ο αριθμός εικονοκυττάρων της θερμικής λήψης εικόνων. Το υψηλότερο ψήφισμα σημαίνει περισσότερα σημεία παρατήρησης και μέτρησης θερμοκρασίας, κατά συνέπεια ο μικρότερος στόχος στη μεγαλύτερη απόσταση μπορεί να παρατηρηθεί και να μετρηθεί. Συνήθως το ψήφισμα της υπέρυθρης θερμικής λήψης εικόνων κυμαίνεται από 256x192, 384x288, 640x512, 800x600, 1024x768, 1280x1024, κ.λπ. Με το υψηλότερο ψήφισμα, το κόστος του ανιχνευτή θα είναι περισσότεροι.
2. Οπτικό πεδίο (FOV)
Αναφέρεται στο δισδιάστατο οπτικό πεδίο του διαστήματος αντικειμένου που παρατηρείται από το οπτικό σύστημα υπέρυθρο θερμικό imager. Παίρνοντας οριζόντιο FOV για παράδειγμα, που υποθέτει ότι το μέγεθος σειράς ανιχνευτών είναι A×B, το μέγεθος εικονοκυττάρου είναι δ, και το εστιακό μήκος φακών είναι φ, έπειτα η οριζόντια FOV γωνία θ=2×acrtan (A×d/2f).
Μετά από τον ανιχνευτή το μέγεθος σειράς και εικονοκυττάρου επιλέγεται, οι αλλαγές οπτικών πεδίων μόνο με το εστιακό μήκος του οπτικού συστήματος: με το πιό μακροχρόνιο εστιακό μήκος, το οπτικό πεδίο θα είναι στενότερο με το πιό σύντομο εστιακό μήκος, το οπτικό πεδίο θα είναι ευρύτερο.
