Δροσισμένος πυρήνας 640x512 15μM καμερών MWIR θερμικός για την επιτήρηση μακροχρόνιας σειράς
Με ελάτε σε επαφή με δωρεάν δείγματα και δελτία.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Εάν έχετε οποιαδήποτε ανησυχία, παρέχουμε τη 24ωρη σε απευθείας σύνδεση βοήθεια.
xΤύπος | Δροσισμένη ενότητα καμερών | Τεχνολογία | MCT/HgCdTe |
---|---|---|---|
Ψήφισμα | 640x512/15μm | Υψηλή ευαισθησία | NETD≤15mK |
Μέγεθος | 155x67x80mm | Μέσο μήκος κύματος | 3.7~4.8μm |
Υψηλό φως | Δροσισμένος πυρήνας καμερών MWIR θερμικός,Θερμικός πυρήνας 640x512 καμερών MWIR,Θερμικός πυρήνας καμερών MWIR |

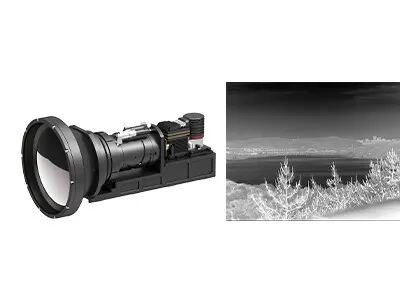

Δροσισμένος πυρήνας 640x512 15μM καμερών MWIR θερμικός για την επιτήρηση μακροχρόνιας σειράς
Το υψηλό ποσοστό πλαισίων δρόσισε την ενότητα θερμικής λήψης εικόνων HgCdTe 640x512/15μm MWIR με το δοχείο ψύξης RS058 Cryo
GAVIN615A είναι μια δροσισμένη μέση ενότητα θερμικής λήψης εικόνων κυμάτων που αναπτύσσεται από τη σφαιρική τεχνολογία αισθητηρίων (GST). Αποτελείται από έναν ανιχνευτή του 640x512@15 µm HgCdTe MWIR IR με RS058 cryocooler, η ηλεκτρονική υλικού και οι διάφοροι αλγόριθμοι επεξεργασίας εικόνας ενσωματώνονται επίσης για να παρουσιάσουν ήδη τις αιχμηρές και σαφείς θερμικές εικόνες.
Όταν ενσωματώνεται με στον ανιχνευτή F2 640x512/15µm HgCdTe MWIR IR, το ποσοστό πλαισίων του GAVIN615A μπορεί να διαμορφωθεί μέχρι 100Hz, το οποίο είναι πολύ κατάλληλο για τις εφαρμογές που απαιτούν την παρατήρηση στα γρήγορα κινούμενα αντικείμενα.
Μέχρι τώρα, έχουμε παράσχει στους πελάτες μας τις διάφορες ώριμες και σταθερές υπέρυθρες λύσεις θερμικής λήψης εικόνων. Είναι εύκολο για τους πελάτες ΚΑΕ να πραγματοποιήσουν τη γρήγορη δοκιμή αποδοχής στις θερμικές ενότητες GST, να αρχίσουν τη γρήγορη δευτεροβάθμια ανάπτυξη και να μειώσουν πολύ το κόστος της ανάπτυξής τους.
- Ικανοποιήστε τις ανάγκες της ανίχνευσης μακροχρόνιας σειράς
- Υψηλή ευαισθησία, NETD≤15mK
- Υψηλό ποσοστό πλαισίων
- Υψηλός - ποιοτική θερμική λήψη εικόνων
- Εύκολη ένταξη στο σύστημα
Πρότυπο | GAVIN615A |
Απόδοση ανιχνευτών IR | |
Ψήφισμα | 640x512 |
Πίσσα εικονοκυττάρου | 15μm |
Cryocooler | RS058 |
Φασματική σειρά | 3.7μm~4.8μm MW |
Χρόνος ψύξης (20°C) | ≤7min |
NETD (20°C) | ≤15mK |
Επεξεργασία εικόνας | |
Ποσοστό πλαισίων | 50Hz/100Hz |
Τρόπος εξασθένισης | Γραμμικός/ιστόγραμμο/μικτός |
Ψηφιακό ζουμ | ×1/×2/×4 |
Κατεύθυνση εικόνας | Οριζόντια/κάθετα/διαγώνια κτυπά |
Αλγόριθμος εικόνας | NUC/AGC/IDE |
Ηλεκτρική προδιαγραφή | |
Τυποποιημένη εξωτερική διεπαφή | J30JZ 25pin |
Αναλογικό βίντεο | PAL |
Ψηφιακό βίντεο | δεκαεξάμπιτο RAW/YUV: δεκαεξάμπιτη παραγωγή DVP/Cameralink |
Εξωτερικός συγχρονισμός | Εξωτερικός συγχρονισμός πλαισίων: RS422 επίπεδο |
Επικοινωνία | RS422, 115200bps |
Παροχή ηλεκτρικού ρεύματος | 20~28VDC |
Σταθερή κατανάλωση ισχύος | 12W |
Διάσταση (χιλ.) | 155×67×80 |
Βάρος | ≤900g |
Θερμοκρασία λειτουργίας | -40°C ~ +60°C |
Μέγεθος δόνησης | Δόνηση: Vehicle-mounted μεταφορά υψηλής ταχύτητας GJB Κλονισμός: Κύμα μισό-ημιτόνου, κα 40g 11, 3 άξονας 6 κατεύθυνση 3 φορές κάθε ένα |
Οπτικός φακός | |
Προαιρετικός φακός | Συνεχές ζουμ 30~240mm/F4 15~300mm/F4 21~420mm/F4 35~690mm/F4 |
Η θερμική υπέρυθρη ενότητα καμερών GAVIN615A χρησιμοποιείται ευρέως πολλές περιοχές όπως το μακρινό σύστημα παρακολούθησης, το σύστημα αυξήσεων οράματος πτήσης, το ωφέλιμο φορτίο κ.λπ. πολυαισθητήρων.
1. Τι είναι θερμικό sensiivity;
Η θερμική ευαισθησία, που ονομάζεται επίσης NETD (θόρυβος ισοδύναμη διαφορά θερμοκρασίας), είναι μια βασική παράμετρος για την αξιολόγηση του μέσου κύματος (MWIR) και των μακροχρόνιων καμερών θερμικής λήψης εικόνων κυμάτων (LWIR). Συσχετίζεται άμεσα με τη σαφήνεια που μετριέται από θερμικό imager. Είναι μια αριθμητική αξία που αντιπροσωπεύει τη σήματος προς θόρυβο αναλογία της διαφοράς θερμοκρασίας και μετρημένος στα milliKelvins (MK). Όσο μικρότερη η θερμική αξία ευαισθησίας, τόσο υψηλότερη η ευαισθησία και τόσο σαφέστερη η εικόνα.
2. Ποιες είναι οι εφαρμογές της θερμικής λήψης εικόνων;
Η μέτρηση θερμοκρασίας και η παντός καιρού απεικόνιση είναι δύο βασικές λειτουργίες της υπέρυθρης τεχνολογίας θερμικής λήψης εικόνων. Τα προϊόντα που αναπτύσσονται βασισμένα σε αυτές τις δύο τεχνολογίες χρησιμοποιούνται ευρέως στην ασφάλεια & τον έλεγχο, UAV τα ωφέλιμα φορτία, τη βιομηχανική επιθεώρηση, την πυροσβεστική, προφητική συντήρηση, ADAS, την επιδημική πρόληψη, AIoT κ.λπ.
