xΨήφισμα | 1280X1024 | Πίσσα εικονοκυττάρου | 12μm |
---|---|---|---|
NETD | ≤20mK | Φασματική σειρά | 3.7~4.8μm MW |
ΜΕΓΕΘΟΣ | 149x58.5x71mm | Ποσοστό πλαισίων | 1~100Hz διευθετήσιμος |
Υψηλό φως | Δροσισμένη ενότητα καμερών MCT MWIR,100Hz δροσισμένη ενότητα καμερών,ενότητα καμερών 1280x1024 Mwir |

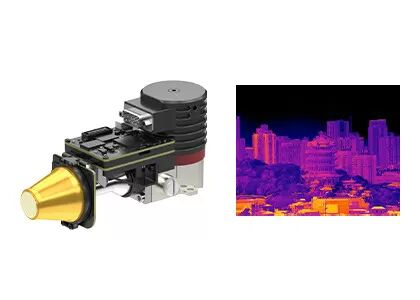

Δροσισμένη ενότητα 1280x1024/12μm MCT MWIR καμερών υψηλής ανάλυσης cOem
Δροσισμένη MWIR υπέρυθρη ενότητα υψηλής ανάλυσης 1280x1024/12μm MCT με τον πίνακα εγγύτητας
EYAS1212 είναι ένα αναλογικά-ψηφιακά δροσισμένα υπέρυθρα βασισμένα στην ενότητα το 1280 x1024 σχήματα 12μm πίσσα IR FPA υψηλής ανάλυσης.
Αυτή η ενότητα ΑΓΓΕΛΙΩΝ περιλαμβάνει έναν πίνακα εγγύτητας που παρέχει το συγχρονισμό FPA, και τις ευαίσθητες παροχές ηλεκτρικού ρεύματος. Επιπλέον, το δεκαεξάμπιτο ακατέργαστο στοιχείο αποτελεσμάτων διεπαφών συνδέσεων καμερών που απλοποιεί ιδιαίτερα την ολοκλήρωση του ανιχνευτή στο σύστημα.
Επομένως, η ενότητα ΑΓΓΕΛΙΏΝ EYAS1212 διευκολύνει τους πελάτες ΚΑΕ να πραγματοποιήσουν τη γρήγορη δοκιμή αποδοχής στο δροσισμένο μm υπέρυθρο ανιχνευτή GST C1212M το 1280x1024@12, να αρχίσουν τη γρήγορη δευτεροβάθμια ανάπτυξη και να κοντύνουν την περίοδο ανάπτυξής τους δροσισμένων υπέρυθρων ενοτήτων ή πλήρων υπέρυθρων θερμικών καμερών ή τα συστήματα βασισμένα στους δροσισμένους υπέρυθρους ανιχνευτές.
Η σφαιρική τεχνολογία αισθητηρίων είναι προμηθευτής των θερμικών υπέρυθρων ανιχνευτών και της υπέρυθρης ενότητας καμερών. Μετά από τα έτη βιομηχανικής εμπειρίας εφαρμογής, είμαστε ικανοί για να παρέχουμε τις επαγγελματικές, αποδοτικές και κατάλληλες λύσεις για τους πελάτες σε όλες τις βιομηχανίες με τη βασική τεχνολογία της ανεξάρτητου υπέρυθρου ανιχνευτή Ε&Α.
- Εύκολος να αναπτυχθεί & να ενσωματώσει
- Δεκαεξάμπιτα ακατέργαστα στοιχεία παραγωγής διεπαφών Cameralink, έλεγχος τμηματικών λιμένων
- Η ενσωματωμένη δομή, διαστάσεις είναι σύμφωνη με τον ανιχνευτή
- ενιαίος-ανεφοδιασμός 5V
- Ικανός τον κινούμενο στόχο υψηλής ταχύτητας
Πρότυπο | EYAS1212 |
Απόδοση ανιχνευτών IR | |
Ψήφισμα | 1280x1024 |
Πίσσα εικονοκυττάρου | 12μm |
Cryocooler | RS058F |
Φασματική σειρά | 3.7μm~4.8μm MW |
Χρόνος ψύξης (25°C) | ≤6min |
Βέλτιστο NETD (20°C) | ≤20mK |
Τρόπος εργασίας | |
Ποσοστό πλαισίων | 1~100Hz διευθετήσιμος |
Τρόπος εργασίας | Στιγμιότυπο ITR/IWR τρόπος ολοκλήρωσης Τρόπος παραθύρων Anti-blooming |
Ηλεκτρική προδιαγραφή | |
Τυποποιημένη εξωτερική διεπαφή | QSH 60pin |
Ψηφιακό βίντεο | Cameralink: Δεκαεξάμπιτα ακατέργαστα στοιχεία παραγωγής |
Εξωτερικός συγχρονισμός | CC1: INT/Frame εξωτερικός συγχρονισμός CC2: Εξωτερικός συγχρονισμός MC |
Επικοινωνία | Τμηματικός λιμένας Cameralink: TFG+/-, TC+/- 9600bps |
Παροχή ηλεκτρικού ρεύματος | 1 επιτροπή απεικόνισης καναλιών: 5V 1 κανάλι Cryocooler: 24V |
Σταθερή κατανάλωση ισχύος | 9W |
Διάσταση (χιλ.) | 149×58.5×71 |
Βάρος | ≤680g |
Θερμοκρασία εργασίας | -40°C ~ +60°C |
Μέγεθος δόνησης | Δόνηση: Vehicle-mounted μεταφορά υψηλής ταχύτητας GJB Κλονισμός: Κύμα μισό-ημιτόνου, κα 40g 11, 3 άξονας 6 κατεύθυνση 3 φορές κάθε ένα |
Η ενότητα θερμικής λήψης εικόνων EYAS1212 χρησιμοποιείται ευρέως πολλές περιοχές όπως το μακρινό σύστημα παρακολούθησης, το σύστημα αυξήσεων οράματος πτήσης, το ωφέλιμο φορτίο κ.λπ. πολυαισθητήρων.
1. Ποια είναι η διαφορά μεταξύ των μη ψυχόμενων και δροσισμένων ανιχνευτών IR;
Υπάρχουν αυτήν την περίοδο δύο τύποι υπέρυθρων αισθητήρων θερμικής λήψης εικόνων στην αγορά, που δροσίζονται και μη ψυχόμενοι.
Ο μη ψυχόμενος ανιχνευτής IR λειτουργεί στην περιβαλλοντική θερμοκρασία. Είναι βασισμένο στη βιομηχανία ημιαγωγών και έτσι συνήθως μπορεί να κατασκευαστεί στο μεγάλο όγκο με το μικρό μέγεθος και το χαμηλότερο κόστος. Οι μη ψυχόμενοι ανιχνευτές IR χρησιμοποιούνται ευρέως στις φορητές/φορητές/κινητές συσκευές.
Οι δροσισμένοι ανιχνευτές IR συσκευάζονται σε μια μονάδα που τους κρατά εξαιρετικά - χαμηλή θερμοκρασία που θα υποστηριχθεί από ένα δοχείο ψύξης cryo. Είναι πολύ μεγαλύτεροι, ακριβότεροι και λιγότερο αξιόπιστοι από τους μη ψυχόμενους αισθητήρες, κυρίως που οφείλονται στα σύνθετα συστήματα ψύξης που απαιτούν. Εντούτοις, τα δροσισμένα συστήματα είναι απίστευτα ευαίσθητα και συνήθως εργασία με τη μακροχρόνια εστιακή οπτική μήκους για να επιτύχουν την αποστολή μακροχρόνιας σειράς.
2. Ποια είναι τα πλεονεκτήματα των δροσισμένων υπέρυθρων ανιχνευτών;
Ο δροσισμένος υπέρυθρος εστιακός ανιχνευτής αεροπλάνων λειτουργεί σε μια χαμηλή θερμοκρασία που παρέχεται από ένα δοχείο ψύξης σκεύων Δεωαρ ανιχνευτών (ddc). Έχει την υψηλή ευαισθησία και μπορεί να διακρίνει τη λεπτότερη διαφορά θερμοκρασίας από το μη ψυχόμενο υπέρυθρο ανιχνευτή. Μπορεί να ανιχνεύσει, να προσδιορίσει και να αναγνωρίσει τα αντικείμενα σε μια πολύ μακροχρόνια σειρά που είναι περισσότερα από δέκα χιλιόμετρα μακριά. Η δομή του δροσισμένου ανιχνευτή είναι πολύ σύνθετη που οδηγεί σε ένα σχετικά υψηλό κόστος από το μη ψυχόμενο ανιχνευτή.
3. Τι είναι υπέρυθρη θερμική λήψη εικόνων;
Στη φύση, όλα τα αντικείμενα η των οποίων θερμοκρασία είναι υψηλότερη από απόλυτο μηδέν (- 273 ℃) μπορούν να ακτινοβολήσουν τις υπέρυθρες ακτίνες. Με τη χρησιμοποίηση του υπέρυθρου ανιχνευτή καμερών για να μετρήσετε την υπέρυθρη διαφορά θερμοκρασίας ακτινοβολίας μεταξύ ο ίδιος του στόχου και του υποβάθρου, μπορείτε να πάρετε τις διαφορετικές υπέρυθρες εικόνες, οι οποίες καλούνται επίσης θερμικές εικόνες.
4. Πώς οι υπέρυθροι ανιχνευτές λειτουργούν;
Η υπέρυθρη ακτινοβολία που εξέπεμψε από το στόχο εισάγει την αισθαμένος σειρά του θερμικού ανιχνευτή, κατόπιν ο υπέρυθρος ανιχνευτής μετατρέπει το σήμα ακτινοβολίας της διαφορετικής έντασης στο αντίστοιχο ηλεκτρικό σήμα, και έπειτα μέσω της ενίσχυσης και της τηλεοπτικής επεξεργασίας, διαμορφώνει την υπέρυθρη εικόνα που μπορεί να παρατηρηθεί από τα γυμνά μάτια.
5. Ποια είναι τα πλεονεκτήματα των δροσισμένων υπέρυθρων ανιχνευτών;
Ο δροσισμένος υπέρυθρος εστιακός ανιχνευτής αεροπλάνων λειτουργεί σε μια χαμηλή θερμοκρασία που παρέχεται από ένα δοχείο ψύξης σκεύων Δεωαρ ανιχνευτών (ddc). Έχει την υψηλή ευαισθησία και μπορεί να διακρίνει τη λεπτότερη διαφορά θερμοκρασίας από το μη ψυχόμενο υπέρυθρο ανιχνευτή. Μπορεί να ανιχνεύσει, να προσδιορίσει και να αναγνωρίσει τα αντικείμενα σε μια πολύ μακροχρόνια σειρά που είναι περισσότερα από δέκα χιλιόμετρα μακριά. Η δομή του δροσισμένου ανιχνευτή είναι πολύ σύνθετη που οδηγεί σε ένα σχετικά υψηλό κόστος από το μη ψυχόμενο ανιχνευτή.
