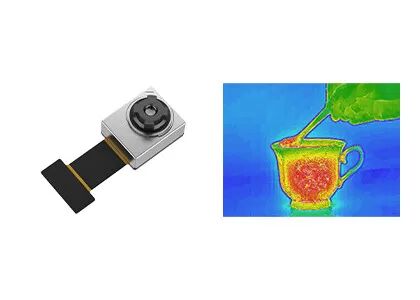

Υπέρυθρος θερμικός πυρήνας 120x90 17μm καμερών μικροϋπολογιστών για το έξυπνο σπίτι
Με ελάτε σε επαφή με δωρεάν δείγματα και δελτία.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Εάν έχετε οποιαδήποτε ανησυχία, παρέχουμε τη 24ωρη σε απευθείας σύνδεση βοήθεια.
xΨήφισμα | 120x90 | Πίσσα εικονοκυττάρου | 17μm |
---|---|---|---|
Φασματική σειρά | 8~14μm | Σειρά θερμοκρασίας | -20℃~+120℃ (εξατομικεύσιμος) |
NETD | ≤60mK | Μέγεθος | 8.5x8.5x9.16mm |
Υψηλό φως | 120x90 θερμικός πυρήνας καμερών,Υπέρυθρος θερμικός πυρήνας καμερών μικροϋπολογιστών,Έξυπνος πυρήνας εγχώριων θερμικός καμερών |
120x90 / υπέρυθρος θερμικός πυρήνας καμερών μικροϋπολογιστών 17μm για το έξυπνο σπίτι, ευφυές κτήριο
TIMO120 η υπέρυθρη θερμική ενότητα ενσωματώνει τον υπέρυθρο ανιχνευτή συσκευασίας επιπέδων γκοφρετών 120x90/17μm (WLP) και είναι προσανατολισμένη για τις εφαρμογές του βελτιστοποιημένου μεγέθους, βάρος, δύναμη, κόστος (ανταλλαγή-γ). Η έξοχη μικροσκοπική δομή της είναι εύκολο να ενσωματωθεί στις διάφορες έξυπνες συσκευές, θερμικά imagers ή τα κινητά τερματικά με τις ακριβείς απαιτήσεις στο κόστος, το μέγεθος και το βάρος.
Έναντι της παραδοσιακής θερμοκρασίας που μετρά τα εργαλεία, η ενότητα αισθητήρων TIMO120 IR έχει τη μεγαλύτερη ευαισθησία από τις κοινές thermopile σειρές κατά τη διάρκεια της επιδημικής πρόληψης. Επίσης με τη χρησιμοποίηση της συσκευασίας επιπέδων γκοφρετών, η θερμική ενότητα καμερών αισθητήρων TIMO120 είναι πιό προσιτή στις υπέρυθρες εφαρμογές απεικόνισης που χρειάζονται τις ακριβείς απαιτήσεις στο κόστος, το μέγεθος και το βάρος.
Χάρι στην τεχνολογία WLP, η μη ψυχόμενη θερμική ενότητα σειράς του TIMO προτιμάται στις ανερχόμενες αγορές όπως τα καταναλωτικά ηλεκτρονικά. Είναι ευκολότερο για την ενότητα θερμικής λήψης εικόνων του TIMO να ενσωματωθεί στα πιό τελικά προϊόντα και να ο δευτεροβάθμιος χρόνος ανάπτυξης των πελατών.
- Ελάχιστο μέγεθος κατά 8.5x8.5x9.16mm
- Σειρά θερμοκρασίας από -20℃~+120℃
- Εύκολη ολοκλήρωση
- Πλήρης εξάρτηση ανάπτυξης SDK
- Χαμηλής ισχύος σχέδιο τόσο χαμηλό όσο 9mW
Πρότυπο | Timo-120 |
Απόδοση ανιχνευτών IR | |
Ψήφισμα | 120x90 |
Πίσσα εικονοκυττάρου | 17μm |
Φασματική σειρά | 8~14μm |
NETD | ≤60mK |
Τύπος φακών | WLO |
Τρόπος εστίασης | Σταθερό ζουμ |
HFOV | 90°/50° |
Βάθος του τομέα | 10cm στο άπειρο |
Ποσοστό πλαισίων | 1~30Hz (εξατομικεύσιμος) |
Μέτρηση θερμοκρασίας | |
Σειρά θερμοκρασίας | -20°C ~ +120°C (εξατομικεύσιμο) |
Ακρίβεια θερμοκρασίας | Εξατομικεύσιμος (καλύψτε τις απαιτήσεις του σώματος ή βιομηχανικό Thermography) |
Διεπαφή/έλεγχος | |
AVDD | 3.6V±0.05V |
VSK/VDET | 4.7±0.05V |
DVDD | 1.8V±0.05V |
Διεπαφή | Ψηφιακή διεπαφή |
Κατανάλωση ισχύος | 45mW (χαρακτηριστικός τρόπος) 9mW (χαμηλής ισχύος τρόπος) |
Φυσικά χαρακτηριστικά | |
Διάσταση (χιλ.) | 12x10x5.48 (HFOV=90°) 8.5x8.5x9.16 (HFOV=50°) (οι προδιαγραφές θα επικρατήσουν) |
Θερμοκρασία λειτουργίας | -20°C ~ +60°C |
Θερμοκρασία αποθήκευσης | -40°C ~ +85°C |
Η θερμική ενότητα καμερών TIMO120 χρησιμοποιείται ευρέως σε πολλές περιοχές, όπως Thermography, το ευφυές υλικό, το έξυπνο κτήριο, το έξυπνο σπίτι, AIoT κ.λπ.
1. Τι είναι υπέρυθρη θερμική λήψη εικόνων;
Στη φύση, όλα τα αντικείμενα η των οποίων θερμοκρασία είναι υψηλότερη από απόλυτο μηδέν (- 273 ℃) μπορούν να ακτινοβολήσουν τις υπέρυθρες ακτίνες. Με τη χρησιμοποίηση του υπέρυθρου ανιχνευτή καμερών για να μετρήσετε την υπέρυθρη διαφορά θερμοκρασίας ακτινοβολίας μεταξύ ο ίδιος του στόχου και του υποβάθρου, μπορείτε να πάρετε τις διαφορετικές υπέρυθρες εικόνες, οι οποίες καλούνται επίσης θερμικές εικόνες.
2. Πώς οι υπέρυθροι ανιχνευτές λειτουργούν;
Η υπέρυθρη ακτινοβολία που εξέπεμψε από το στόχο εισάγει την αισθαμένος σειρά του θερμικού ανιχνευτή, κατόπιν ο υπέρυθρος ανιχνευτής μετατρέπει το σήμα ακτινοβολίας της διαφορετικής έντασης στο αντίστοιχο ηλεκτρικό σήμα, και έπειτα μέσω της ενίσχυσης και της τηλεοπτικής επεξεργασίας, διαμορφώνει την υπέρυθρη εικόνα που μπορεί να παρατηρηθεί από τα γυμνά μάτια.
3. Ποιο είναι το πλεονέκτημα του μη ψυχόμενου υπέρυθρου ανιχνευτή;
Ο μη ψυχόμενος υπέρυθρος εστιακός ανιχνευτής αεροπλάνων δεν χρειάζεται μια ενσωματωμένη συσκευή συνελεύσεων σκεύων Δεωαρ πιό δροσερή (IDCA) και μπορεί να εργαστεί στη θερμοκρασία δωματίου. Έχει τα πλεονεκτήματα της γρήγορης έναρξης, χαμηλής ισχύος κατανάλωση, μικρό μέγεθος, ελαφρύ, μακράς διαρκείας, χαμηλότερο κόστος και ούτω καθεξής. Αν και η ευαισθησία του μη ψυχόμενου υπέρυθρου εστιακού ανιχνευτή αεροπλάνων δεν είναι τόσο καλή όπως αυτός των δροσισμένων υπέρυθρων ανιχνευτών, μετά από τα έτη ανάπτυξης, η απόδοση δαπανών της είναι προφανώς καλύτερη από το δροσισμένο ανιχνευτή, ο οποίος έχει μια ευρύτερη προοπτική εφαρμογής.
